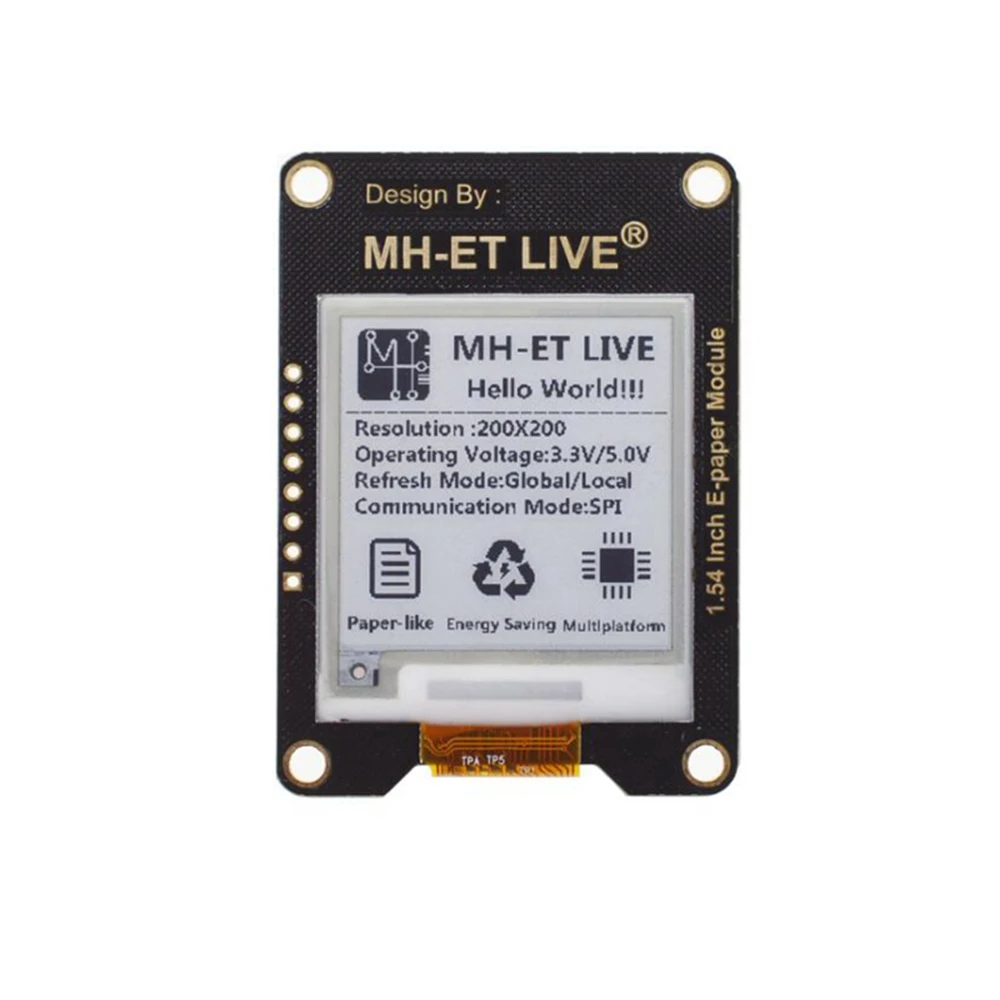

1,54-palčni e-papirni modul z vmesnikom SPI za Raspberry, Arduino in STM32

1,54-palčni e-papirni modul z vmesnikom SPI je zaslon z elektronskim črnilom (ePaper/eInk), zasnovan za jasno in učinkovito prikazovanje v elektronskih projektih. Ta modul je združljiv s priljubljenimi platformami, kot so Raspberry Pi, Arduino in STM32, kar olajša njegovo integracijo v različne razvojne projekte.

Ta vrsta zaslona izstopa po svoji nizki porabi energije, saj energijo potrebuje le med osveževanjem slike. Ko je grafika naložena, zaslon sliko ohranja brez stalnega napajanja, zato je idealna izbira za naprave, ki zahtevajo nizko porabo in dolgo življenjsko dobo baterije.

Uporabljena tehnologija je mikroenkapsulirani elektroforetski zaslon (MED), ki uporablja majhne kroglice z nabitimi pigmenti, suspendiranimi v prozornem olju. Ti pigmenti se premikajo glede na električni naboj in tvorijo vidne slike, ki odbijajo ambientalno svetlobo ter odpravljajo potrebo po osvetlitvi ozadja. To omogoča odlično vidljivost tudi pri neposredni sončni svetlobi, z velikim vidnim kotom več kot 170°.

Ključne lastnosti

• Velikost zaslona: 1.54 inches (27,6 mm × 27,6 mm)
• Ločljivost: 200 × 200 pikslov z razmikom točk 0,138 × 0,138 mm
• Komunikacijski vmesnik: SPI s 3 ali 4 žicami
• Delovna napetost: 3.3V / 5V združljivo z Arduino brez dodatne pretvorbe
• Barve: Črna in bela z 2 stopnjama sive
• Poraba energije: 26.4mW med osveževanjem, manj kot 0.017mW v stanju pripravljenosti
• Čas osveževanja: Delno 0.3s, polno 2s
• Dimenzije modula: 55 mm × 39,4 mm

Uporaba in združljivost

Ta modul je popoln za projekte, ki zahtevajo berljiv zaslon na prostem in nizko porabo, kot so e-bralniki, IoT naprave, pametne ure, elektronske oznake in informacijske table. Združljivost z Raspberry Pi, Arduino in STM32 omogoča uporabo v širokem naboru aplikacij in prototipov.

V paketu je priložen 1.54-palčni modul ePaper zaslona, pripravljen za integracijo. Za lažjo uporabo si lahko ogledate dodatne informacije in primere kode na Waveshare Wiki.

• 1,54-palčni zaslon z elektronskim črnilom in ločljivostjo 200x200 pikslov
• SPI vmesnik s 3 ali 4 žicami, združljiv z Raspberry Pi, Arduino in STM32
• Delovna napetost 3.3V / 5V brez potrebe po dodatnih pretvornikih
• Nizka poraba energije: energijo uporablja le pri osveževanju zaslona
• Visoka vidljivost na sončni svetlobi z vidnim kotom >170°
• Hitro delno osveževanje v 0.3 sekundah in polno osveževanje v 2 sekundah
• Kompaktne dimenzije: 55 mm × 39,4 mm, idealno za prenosne projekte
