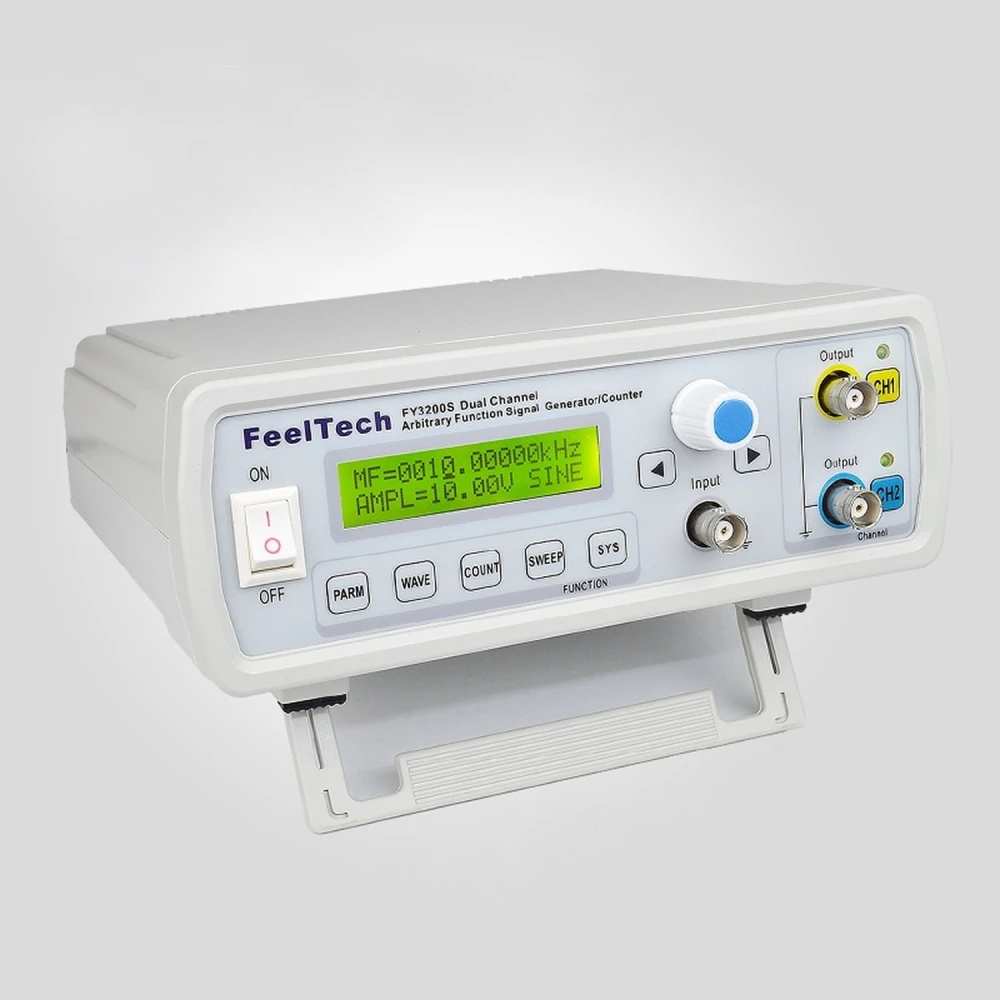

Arbitrarni funkcijski generator 6MHz 2 kanala FY3206S FeelTech
Znamka: FeelTech
DDV vključen (Brez DDV: 57,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 66,76 € | -4% |
| 10+ | 65,37 € | -6% |
| 20+ | 61,20 € | -12% |
Arbitrarni funkcijski generator 6MHz 2 kanala FY3206S podjetja FeelTech je napreden instrument, zasnovan za natančno generiranje elektronskih signalov z dvema neodvisnima kanaloma. Ta DDS generator (Direct Digital Synthesis) omogoča ustvarjanje sinusnih, kvadratnih, trikotnih, žagastih, arbitrarnih in moduliranih (AM, FM) oblik valovanja s popolnim nadzorom nad amplitudo, frekvenco, odmikom in fazo.
Zahvaljujoč tehnologiji CMOS integriranega vezja in visokohitrostnemu mikroprocesorju skupaj z aktivnim kristalnim oscilatorjem zagotavlja izjemno stabilnost in natančnost pri generiranju signalov, s frekvenčno ločljivostjo do 10 mHz in natančnostjo ±5×10-6.
Glavne značilnosti
- Dva neodvisna izhodna kanala (CH1 in CH2) z visokohitrostnim izhodom.
- Največja frekvenca sinusnega in kvadratnega signala: 6 MHz.
- Razpoložljive oblike valovanja: sinusna, kvadratna (z nastavljivim delovnim ciklom med 0.1% in 99.9%), trikotna, žagasta, arbitrarna, običajni pulz, šum, elektrokardiogram, AM in FM.
- Izhodna amplituda ≥ 20 Vp-p (brez obremenitve) z izhodno impedanco 50 ohmios ±10%.
- Sinhroniziran TTL izhod za oba kanala z nastavljivo fazo in električno ravnjo > 3.3 Vp-p.
- Vgrajen frekvencmeter z merilnim območjem od 1 Hz do 100 MHz za notranje in zunanje signale.
- Funkcija sweepa na CH1 z linearnim in logaritemskim načinom, z nastavljivim obsegom in hitrostjo.
- Pomnilnik za shranjevanje do 20 prilagojenih nastavitev.
- Popoln digitalni nadzor z gumbi in vrtljivim gumbom ter LCD1602 zaslonom v angleščini.
- Hitrost vzorčenja do 250 MSa/s in 12-bitni generator valovne oblike za nizko popačenje.
- Kompaktne mere: 200 x 190 x 90 mm in približna teža 500 g.
Tipične uporabe
Ta generator je idealen za:
- Elektronsko inženirstvo ter razvoj vezij.
- Raziskovalne laboratorije in testiranje elektronskih naprav.
- Proizvodne linije za funkcionalno testiranje in kalibracijo.
- Poučevanje in usposabljanje na področju elektronike in telekomunikacij.
Združljivost in dodatki

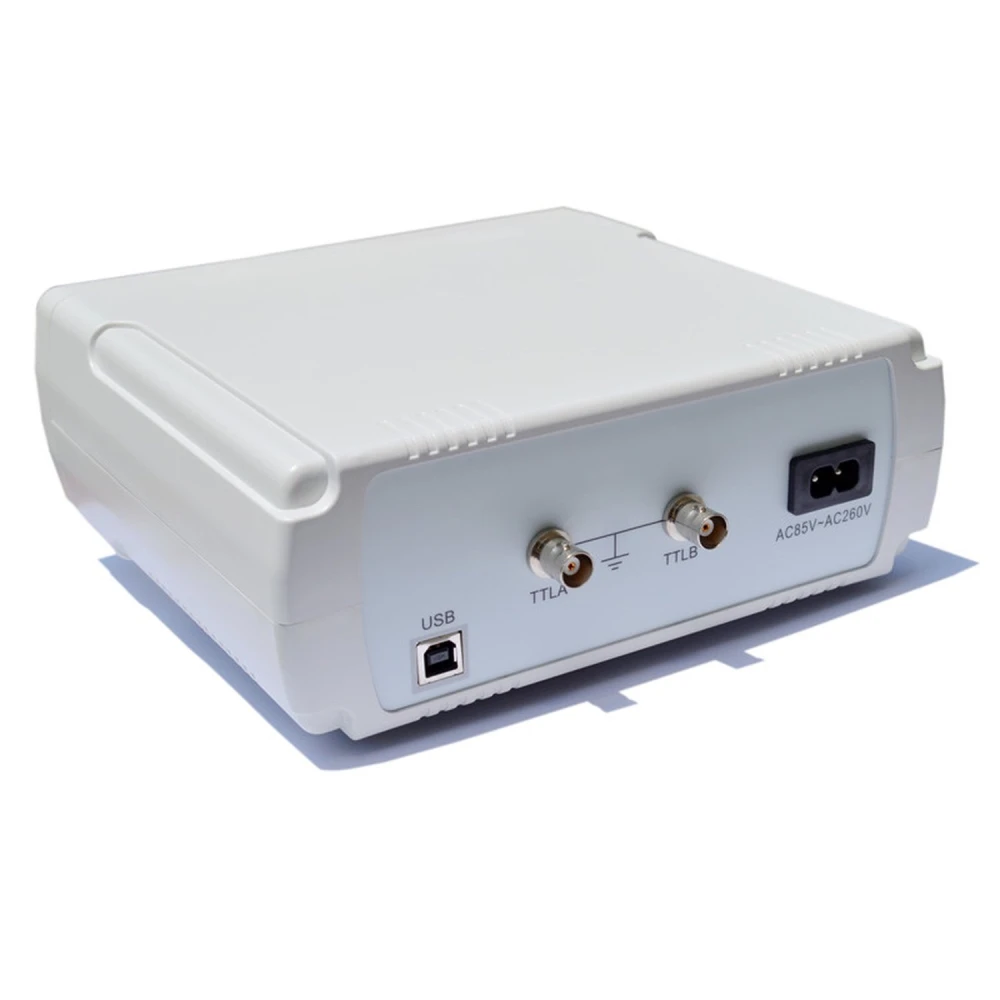

Vključuje napajalni kabel, USB kabel za povezavo z računalnikom, Q9 žične sponke in CD s programsko opremo ter priročnikom. Združljiv je s sistemi, ki zahtevajo arbitrarne signale in funkcije sweepa za napredna testiranja.
Opomba: Ta izdelek trenutno ni na zalogi. Za obvestilo o ponovni dobavi lahko povprašate.
- Dvojni DDS generator z največjo frekvenco 6 MHz
- Oblike valovanja: sinusna, kvadratna, trikotna, žagasta, arbitrarna, AM, FM
- Vgrajen frekvencmeter z območjem do 100 MHz
- Digitalni nadzor z LCD1602 zaslonom in pomnilnikom za 20 nastavitev
- Nastavljiva linearna in logaritemska sweep funkcija na CH1
- Visoka natančnost in stabilnost z aktivnim kristalnim oscilatorjem
- Sinhroniziran TTL izhod z nastavljivo fazo
- Hitrost vzorčenja 250 MSa/s in 12-bitni generator za nizko popačenje
- Kompaktne mere in majhna teža za enostavno uporabo
- Vključeni kabli, sponke in programska oprema za povezavo in nadzor
Vprašanja in odgovori kupcev
Katere valovne oblike lahko generira FY3206S-6MHz in za katere specifične aplikacije so uporabne?
FY3206S-6MHz lahko generira sinusne, kvadratne, trikotne, žagaste in programabilne arbitrarne valovne oblike. Sinusne valovne oblike so idealne za testiranje avdio opreme in filtrov; kvadratne se uporabljajo pri digitalni simulaciji ali testiranju logičnih taktov; trikotne/žagaste se uporabljajo v modulacijskih in krmilnih vezjih, arbitrarne pa omogočajo emulacijo kompleksnih specifičnih signalov, kar je ključno za analogne module ali prilagojene zasnove.
Kakšen izhodni vmesnik in nivoje amplitude ponuja generator ter kako se poveže z drugimi laboratorijskimi instrumenti?
Generator ima standardne BNC izhode in podpira nastavljive nivoje signala do ±10 Vpp pri visoki impedanci bremena (približno 50 Ω). Vključuje TTL izhod za digitalno sinhronizacijo. To omogoča neposredno povezavo z osciloskopi, analizatorji ali testno opremo, združljivo z BNC vhodi, ter zagotavlja vsestranskost v izobraževalnih in industrijskih laboratorijih.
Ali naprava zahteva posebno programsko opremo ali gonilnik za nalaganje arbitrarnih valovnih oblik in ali je združljiva s sistemi Windows ali Mac?
Za nalaganje arbitrarnih valovnih oblik se uporablja namensko programsko opremo, ki jo zagotovi proizvajalec, običajno združljivo s sistemi Windows (običajno Windows 7/8/10). Nativna podpora za macOS ni zagotovljena, zato bi uporabniki Mac potrebovali virtualno okolje ali Windows računalnik. Gonilnik je običajno priložen v paketu ali na voljo na spletu.
Kakšne so električne specifikacije napajanja in ali obstaja toleranca na nihanja napetosti?
FY3206S-6MHz običajno deluje z zunanjim napajalnikom 12 V DC, s toleranco ±10 %. Največja poraba je običajno manjša od 10 W. Pomembno je, da ne presežete navedenih vrednosti, da preprečite poškodbe ali nestabilno delovanje, zlasti v okoljih s pogostimi nihanji napetosti.
Kakšna je glavna tehnična razlika tega modela v primerjavi z drugimi DDS generatorji podobnega razreda, kot je FY3200S-10MHz?
Ključna razlika je v največji izhodni frekvenci: FY3206S-6MHz doseže 6 MHz pri sinusnem signalu, medtem ko FY3200S-10MHz doseže 10 MHz. Poleg tega sta zmogljivost pri popačenju in zvestoba valovne oblike med obema zelo podobni, vendar model z višjo frekvenco ponuja več rezerve za RF aplikacije ali potrebe po večji pasovni širini. Če vaše potrebe pokriva območje 0–6 MHz, je 3206S stroškovno in energetsko učinkovitejša izbira.
Kakšna je največja frekvenca, ki jo lahko generira ta arbitrarni funkcijski generator?
Generator FY3206S lahko generira signale z največjo frekvenco do 6 MHz za sinusno, kvadratno in trikotno obliko valovanja.
Katere vrste oblik valovanja lahko generira FY3206S?
Lahko generira sinusne, kvadratne (z nastavljivim delovnim ciklom), trikotne, žagaste, arbitrarne, pulzne, šum, elektrokardiogram, AM in FM.
Ali ima funkcijo merjenja frekvence?
Da, vključuje frekvencmeter z merilnim območjem od 1 Hz do 100 MHz za notranje in zunanje signale.
Ali ga je mogoče upravljati prek računalnika?
Da, vsako funkcijo je mogoče nastaviti prek računalnika s priloženo programsko opremo in USB povezavo.
Ali je na voljo za takojšen nakup?
Trenutno izdelek ni na zalogi in ni na voljo za takojšen nakup, lahko pa zahtevate obvestilo o ponovni dobavi.
