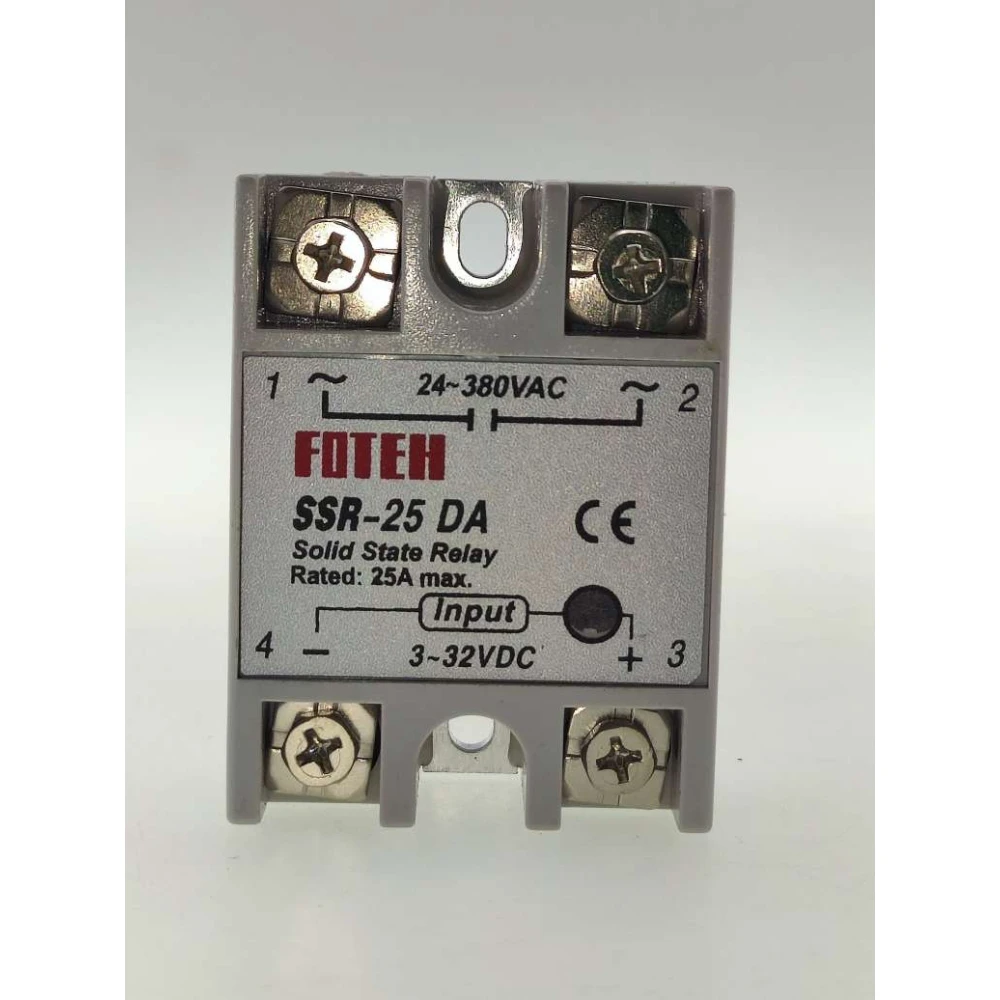

Fotek SSR-25 25A polprevodniški rele za učinkovit električni nadzor

Fotek SSR-25 25A polprevodniški rele je elektronska naprava, zasnovana za krmiljenje električnih obremenitev brez mehanskega stika, kar zagotavlja učinkovito in zanesljivo rešitev za industrijske in gospodinjske aplikacije.

Ta rele deluje z nizkonapetostnim krmilnim signalom (3-32 VDC) in lahko krmili izmenične tokovne obremenitve do 25 amperov, z izhodno napetostjo med 24 in 380 VCA. Njegova zasnova brez gibljivih delov odpravlja mehansko obrabo, podaljšuje življenjsko dobo in zmanjšuje potrebo po vzdrževanju.

Glavne značilnosti

• Krmilni vhod: 3-32 VDC s vhodnim tokom med 3 in 25 mA.
• Nosilnost: 25A z izhodno napetostjo 24-380 VCA.
• Nizek padec napetosti v aktivnem stanju: 1.5V, kar izboljša energetsko učinkovitost.
• Hiter odzivni čas: 10 ms za vklop in izklop.
• Visoka odpornost proti elektromagnetnim motnjam in vibracijam.
• LED indikator za spremljanje delovanja.
• Kompaktna in proti koroziji odporna zasnova z montažo s pomočjo vijakov.
• Območje delovne temperature: -30 do 75 °C.

Tipične uporabe

Ta rele je idealen za krmiljenje uporovnih električnih naprav, zlasti ogrevalnih sistemov, kot so električni kabli in cevi. Pogosto se uporablja v napravah za nadzor temperature in industrijski avtomatizaciji za natančen in tih vklop ter izklop obremenitev.

Premisleki pri namestitvi

• Priporočljivo je pustiti tokovno rezervo 3/2 glede na nazivni tok, da se preprečijo preobremenitve.
• Za obremenitve nad 5A je pomembno zagotoviti ustrezno odvajanje toplote z uporabo posebnih hladilnikov za polprevodniške releje.
• Združljiv s TTL, DTL in HTL integriranimi vezji.

Razlike v primerjavi z mehanskimi releji

Za razliko od mehanskih relejev SSR nima gibljivih delov, zato odpravlja hrup, iskre in obrabo kontaktov. Zaradi tega je tišji, bolj vzdržljiv in primeren za aplikacije, ki zahtevajo hitro in pogosto preklapljanje.

Združljivost in vzdrževanje

Ta rele je združljiv s širokim naborom elektronskih in električnih sistemov, če se upoštevajo tokovni in napetostni parametri. Zaradi svoje trdne zasnove in brez mehanskega stika ne zahteva pogostega vzdrževanja.

• Krmili električne obremenitve do 25A z izhodno napetostjo 24-380 VCA.
• Nizkonapetostni krmilni vhod med 3-32 VDC in tok 3-25 mA.
• Hiter čas preklopa 10 ms za vklop in izklop.
• Zasnova brez mehanskega stika za večjo vzdržljivost in brez hrupa.
• LED indikator za stanje delovanja.
• Enostavna montaža z vijaki.
• Združljiv s TTL, DTL in HTL vezji.
• Za obremenitve nad 5A je potrebno odvajanje toplote.
