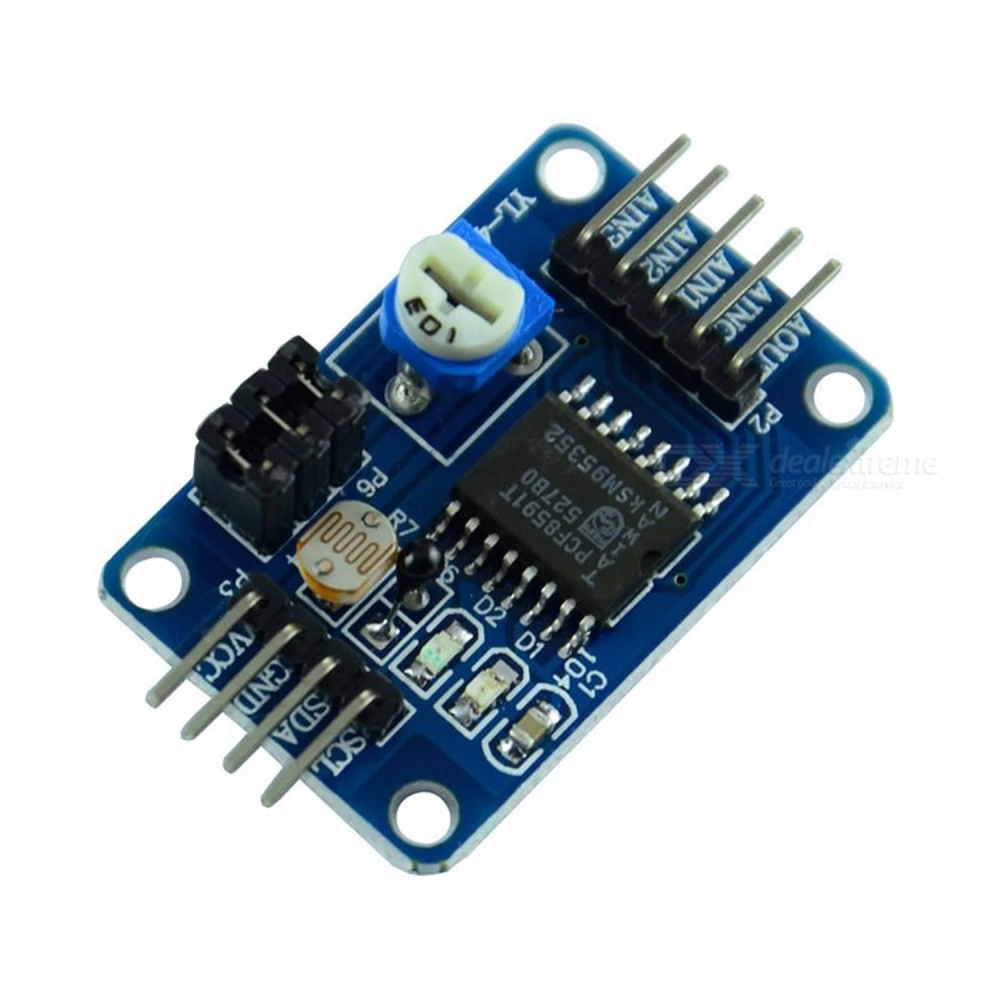

PCF8591 analogno-digitalni pretvornik, združljiv z Arduino, za elektronske projekte

PCF8591 analogno-digitalni pretvornik, združljiv z Arduino je bistven modul za vse, ki delajo z mikrokontrolerji in morajo učinkovito ter zanesljivo pretvarjati analogne signale v digitalne in obratno. Ta modul uporablja čip PCF8591, ki omogoča 8-bitno AD/DA pretvorbo z več naprednimi funkcijami za lažjo integracijo v elektronske projekte.

Glavne lastnosti:

• Delovna napetost: 2.5V do 6V, primerno za različna delovna okolja.
• Nizka poraba toka v stanju pripravljenosti: učinkovito za projekte, kjer je pomemben prihranek energije.
• Komunikacija I2C: serijski vmesnik za vhod in izhod, ki olajša povezavo z Arduino in drugimi mikrokontrolerji.
• Strojno naslavljanje: 3 nožice za nastavitev naslova I2C in preprečevanje konfliktov na vodilu.
• Frekvenca vzorčenja: določena s hitrostjo vodila I2C, da se prilagodi različnim potrebam.
• Analogni vhodi: 4 programabilni vhodi, ki jih je mogoče nastaviti kot enosmerne ali diferencialne vhode.
• Samodejna izbira kanala: samodejno povečevanje za lažje zaporedno odčitavanje signalov.
• Razpon analogne napetosti: od VSS do VDD, kar omogoča prilagodljivost vhodnih signalov.
• Vgrajeno zadrževalno vezje: za ohranjanje stabilnega signala med pretvorbo.
• 8-bitna AD/DA pretvorba: s postopnimi približki za večjo natančnost.
• Ojačanje DAC: nastavljiv analogni izhod za aplikacije, ki zahtevajo analogne krmilne signale.

Tehnične specifikacije in vsebina modula:

• Modul na osnovi čipa PCF8591.
• Podpira štiri vhode za zajem zunanje napetosti (0-5V).
• Vključuje vgrajen senzor svetlobe za natančno merjenje jakosti okoljske svetlobe.
• Vgrajen termistor za natančno merjenje temperature okolja.
• Modri potenciometer za nastavitev vhodne napetosti 0-5V.
• LED indikatorji za napajanje in DA izhod, ki olajšajo vizualno spremljanje stanja in izhoda modula.
• Velikost PCB: 3.6 cm x 2.3 cm, s standardno dvostransko zasnovo in 3 mm pritrdilnimi luknjami za enostavno montažo.
• Vključuje 1 senzor svetlobe in 4 DuPont kable dolžine 20 cm za hitro povezavo.

Tipične uporabe:

• Arduino projekti, ki zahtevajo branje in generiranje analognih signalov.
• Merjenje analognih senzorjev, kot so temperatura, svetloba ali napetost.
• Avtomatizacija in elektronsko krmiljenje z analognimi in digitalnimi signali.
• Razvoj prototipov, ki potrebujejo učinkovito in kompaktno AD/DA pretvorbo.

Združljivost: Ta modul je združljiv s ploščami Arduino in drugimi mikrokontrolerji, ki podpirajo komunikacijo I2C, kar olajša integracijo v širok nabor elektronskih projektov.

PCF8591 analogno-digitalni pretvornik za Arduino je cenovno ugodna in funkcionalna rešitev za vse, ki iščejo natančnost in enostavno uporabo pri pretvorbi signalov. Njegova kompaktna zasnova in napredne lastnosti ga naredijo nepogrešljiv dodatek za razvijalce in navdušence nad elektroniko.

• Delovna napetost: 2.5V do 6V za prilagodljivost pri projektih.
• Nizka poraba toka v načinu pripravljenosti za varčno delovanje.
• Vmesnik I2C za preprosto komunikacijo z Arduino in mikrokontrolerji.
• Štirje nastavljivi analogni vhodi za različne vrste signalov.
• Samodejna izbira kanala za enostavno zaporedno odčitavanje.
• Vključuje senzor svetlobe in termistor za natančne meritve okolja.
• LED indikatorji za napajanje in DA izhod za enostavno spremljanje.
• Kompaktna velikost 3.6cm x 2.3cm z luknjami za varno montažo.
• Vključeni DuPont kabli za hitro in enostavno povezavo.
