Modul kompas HMC5883L GY271 3-osni magnetometer za Arduino

Name: Modul kompas HMC5883L GY271 3-osni magnetometer za Arduino
Brand: satkit
SKU: Y020105-gy-271
Price: 3.65 EUR
Availability: InStock

Znamka: satkit

Bodite prvi, ki bo ocenil ta izdelek

3,65€

DDV vključen (Brez DDV: 2,99 €)

Omejena zaloga

Standardna dostava Sre, Apr 29 - Pet, Maj 1

Ekspresna dostava Pon, Apr 27 - Tor, Apr 28

Vračila v 30 dneh

Količina

Brezplačna vračila v 30 dneh

Varna transakcija

Brezplačna dostava Dostava od 4,99€

Enostavna vračila 30-dnevna politika vračil

Varno plačilo 100% varen zaključek nakupa

Garancija kakovosti Samo originalni izdelki

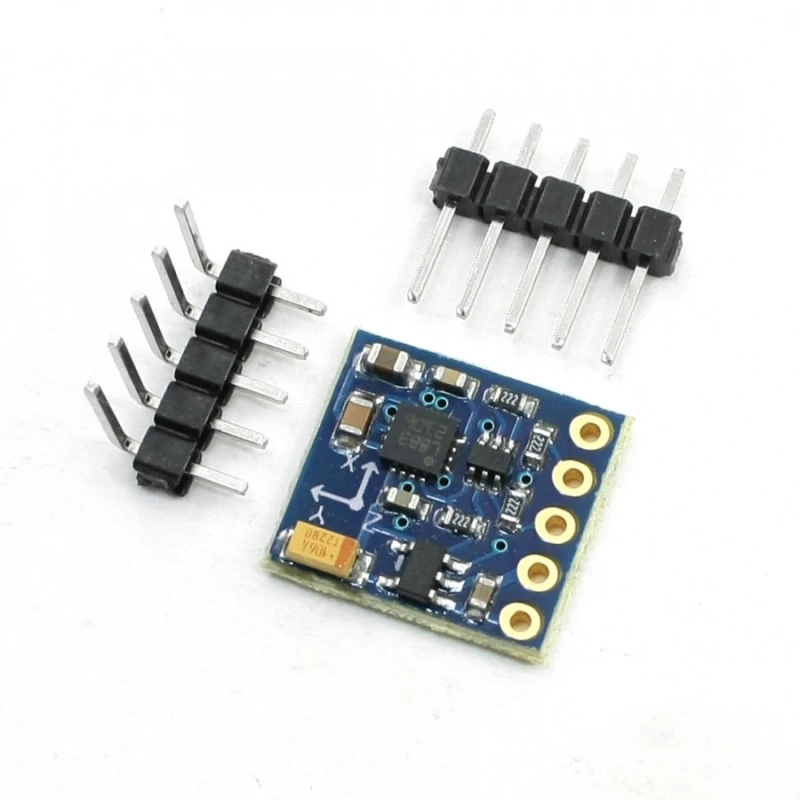

Modul kompas HMC5883L GY271 je tridimenzionalni magnetometer, ki vključuje tri senzorje magnetnega polja na oseh X, Y in Z. Ta naprava uporablja čip HMC5883L z 12-bitnim ADC pretvornikom in komunikacijo prek 2-žičnega I2C vodila, kar olajša povezavo in uporabo z mikrokrmilniki, kot so Arduino, PIC ali Freescale.

Ta modul je popoln za aplikacije, ki zahtevajo natančno zaznavanje zemeljskega magnetnega polja, saj omogoča izračun absolutne orientacije naprave s pomočjo trigonometričnih izračunov. Široko se uporablja v projektih avtomatizacije, robotike, brezpilotnih vozil in quadcopterjev.

Napajalna napetost: 3V a 5V
Vmesnik: I2C
Model: GY-271
Čip: HMC5883L
Natančnost merjenja: ±2º
Tip: Digitalni kompas
Nizka poraba energije
Merilno območje: ±1,3 a 8 Gauss
Ločljivost: 5 mili Gauss
Dimenzije: 14 mm x 15 mm
Vključuje dva niza pinov za montažo: enega ravnega in enega pod kotom 90º

Ta senzor je združljiv z večino plošč Arduino in ga je mogoče enostavno integrirati v projekte, ki zahtevajo prostorsko orientacijo ali zaznavanje magnetnega polja. Zaradi nizke porabe in kompaktne velikosti je idealen za prenosne naprave in vgrajene sisteme.

Primeri uporabe vključujejo:

Digitalni kompasi za mobilne robote
Navigacijski sistemi za drone in brezpilotna vozila
Projekti avtomatizacije, ki zahtevajo zaznavanje orientacije
Spremljanje magnetnih polj v industrijskih ali izobraževalnih okoljih

Zaradi vmesnika I2C modul omogoča preprosto in hitro komunikacijo z mikrokrmilniki, kar olajša programiranje in integracijo v projekte elektronike in robotike.

3-osni magnetometer s čipom HMC5883L
Komunikacija prek vmesnika I2C, združljiva z Arduino
Natančnost merjenja ±2º za zanesljivo orientacijo
Nizka poraba energije, idealno za prenosne projekte
Merilno območje ±1,3 do 8 Gauss z ločljivostjo 5 mili Gauss
Vključuje dva niza pinov za prilagodljivo montažo
Kompaktne dimenzije 14 mm x 15 mm
Združljiv z mikrokrmilniki Arduino, PIC in Freescale

Vprašanja in odgovori kupcev

Katere prednosti ponuja HMC5883L v primerjavi z drugimi magnetometri za Arduino?

HMC5883L izstopa po nizki porabi energije, visoki ločljivosti (5 mGauss) in natančnosti ±2°, kar olajša uporabo v aplikacijah, kjer sta hitra odzivnost in varčevanje z energijo ključna. V primerjavi z alternativami, kot sta QMC5883 ali MPU9250, je pogosto izbran, kadar sta pomembni standardna I2C združljivost in enostavna integracija, čeprav je njegov merilni razpon (±1,3–8 Gauss) lahko manjši od senzorjev za okolja z močnim magnetnim poljem.

Kakšne so dimenzije in teža modula ter kateri dodatki so vključeni v škatli?

Modul meri 14 mm x 15 mm, je zelo kompakten in lahek; njegova tipična teža je manjša od 5 g. Paket vključuje glavni senzor GY-271 s čipom HMC5883L in dva niza pinov (en raven in en pod kotom 90°) za prilagodljive možnosti montaže na protoboard ali PCB-je.

Na kaj moram biti pozoren pri električni namestitvi in združljivosti napetosti?

Modul deluje z napajanjem 3 V do 5 V DC, zato je neposredno združljiv z večino plošč Arduino, STM32 in drugimi mikrokontrolerji teh logičnih nivojev. I2C vodilo zahteva pull-up upore na SDA in SCL, če niso že integrirani na vaši plošči. Ne uporabljajte napetosti izven tega območja, da preprečite trajne poškodbe.

Ali obstajajo priporočila za kalibracijo in optimizacijo natančnosti senzorja v realnih projektih?

Za največjo natančnost je priporočljivo izvesti kalibracijo 'hard iron' in 'soft iron' za kompenzacijo popačenj zaradi bližnjih kovinskih delov in parazitskih magnetnih polj. Ne nameščajte ga v bližino električnih motorjev ali magnetov. Idealno je, da senzor namestite vodoravno in izvedete kalibracijske rutine v končnem okolju naprave.

Kakšna je vzdržljivost in ali je za ta magnetometer potrebno kakšno vzdrževanje?

HMC5883L je trdna polprevodniška naprava brez gibljivih delov, zato ne potrebuje rednega vzdrževanja. Njegova vzdržljivost v normalnih pogojih (0–70 °C, vlaga < 85 %) presega 10 let. Priporočljivo je izogibanje tekočinam in udarcem, ki lahko poškodujejo ploščo ali spajke.

S katerimi mikrokrmilniki je združljiv modul HMC5883L GY271?

Modul je združljiv z mikrokrmilniki, ki podpirajo komunikacijo I2C, kot so Arduino, PIC in Freescale.

Kakšen je razpon napetosti za napajanje tega modula?

Modul deluje z napajalno napetostjo med 3V in 5V.

Kakšno natančnost ima digitalni kompas modula?

Natančnost merjenja je ±2 stopinji, kar je primerno za aplikacije orientacije.

Kako se modul poveže z Arduino?

Poveže se prek vodila I2C z uporabo pinov SDA in SCL na Arduinu za prenos podatkov.

Ali so priloženi dodatki za montažo?

Da, vključena sta dva niza pinov za montažo, en raven in en pod kotom 90 stopinj.
