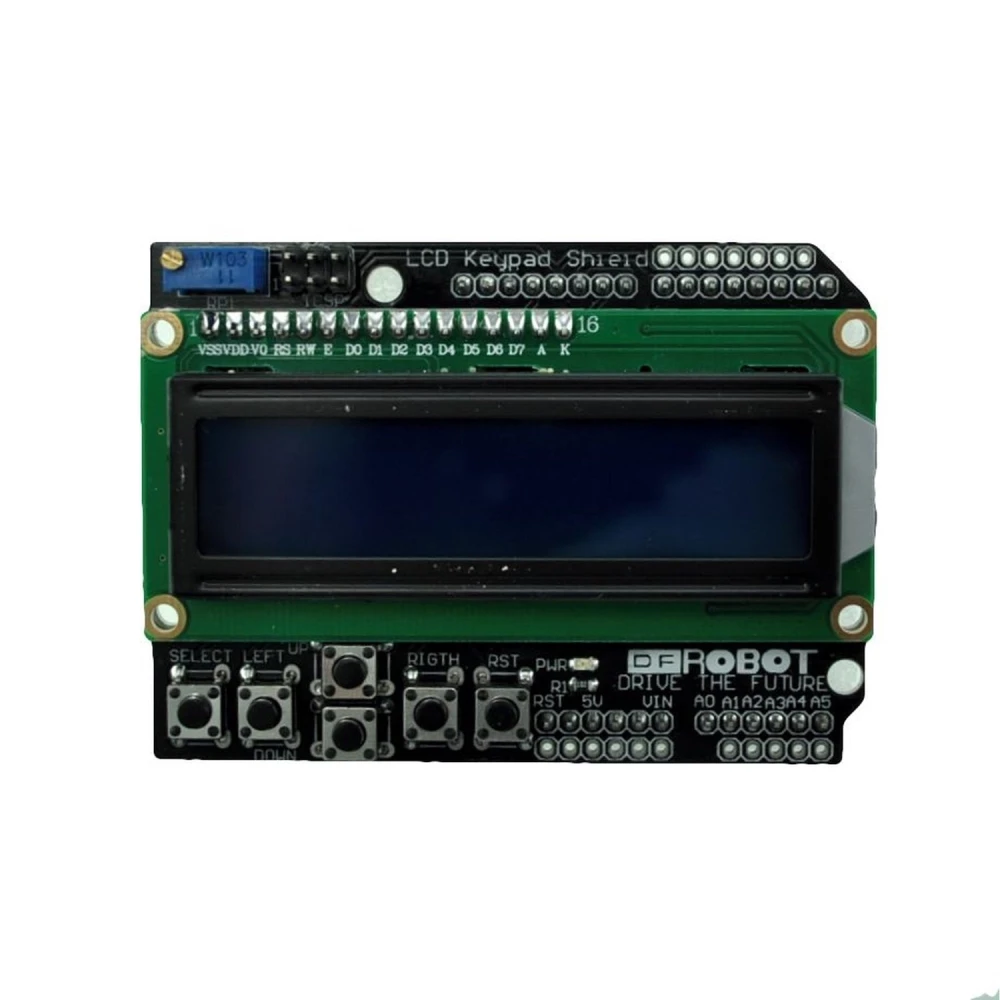

LCD Keypad Shield LCD1602, združljiv z Arduino, z vgrajenim zaslonom in tipkami
Znamka: satkit
4,88€
DDV vključen (Brez DDV: 4,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 4,64 € | -5% |
Omejena zaloga
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
LCD Keypad Shield LCD1602 compatible Arduino je bistven dodatek za razvijalce in navdušence nad elektroniko, ki uporabljajo plošče Arduino ali Freeduino. Ta shield združuje LCD zaslon z 2 vrsticama po 16 znakov in šestimi trenutnimi tipkami, kar omogoča neposredno in vizualno interakcijo z vašimi projekti.
Ta modul uporablja pine 4, 5, 6, 7, 8, 9 in 10 za vmesnik z LCD zaslonom, medtem ko se analogni pin 0 uporablja za branje tipk. To omogoča učinkovito upravljanje brez potrebe po dodatnih povezavah.
Glavne značilnosti:
- Delovna napetost: 5V, združljivo z večino plošč Arduino.
- LCD zaslon 2x16 znakov za prikaz besedila in pomembnih informacij.
- Šest vgrajenih trenutnih tipk za lažje krmarjenje in upravljanje.
- Podpora za nastavitev kontrasta in funkcijo osvetlitve ozadja, ki jo je mogoče vklopiti ali izklopiti glede na potrebe.
- Razširitev analognih pinov, ki omogoča enostavno branje analognih senzorjev in njihov neposreden prikaz na zaslonu.
Ta shield je idealen za projekte, ki zahtevajo preprost in vizualen uporabniški vmesnik, kot so interaktivni meniji, upravljanje naprav ali prikaz podatkov v realnem času. Njegova zasnova plug-and-play omogoča hitro in enostavno integracijo s ploščami Arduino in Freeduino.
Razpoložljiva dokumentacija in viri:
- Uradni priročnik
- Knjižnica LCD Keypad
- Knjižnica Key Grabber V2
- Sheme V1.0
- Sheme V0.01
- Podatkovni list LCD HD44780
S tem shieldom postane interakcija z vašimi projekti Arduino bolj intuitivna in profesionalna, kar olajša razvoj aplikacij s preprostimi grafičnimi vmesniki in vgrajenimi kontrolami.
- Delovna napetost 5V, združljivo z Arduino in Freeduino.
- LCD zaslon 2x16 znakov za jasen in berljiv prikaz besedila.
- 6 vgrajenih trenutnih tipk za enostavno in hitro upravljanje.
- Podpora za nastavitev kontrasta in vklop/izklop osvetlitve ozadja.
- Razširitev analognih pinov za branje in prikaz senzorjev.
Vprašanja in odgovori kupcev
Iz katerih materialov je shield, kakšne so njegove dimenzije in teža ter kaj točno je vključeno v škatli?
Shield je izdelan iz PCB iz steklenih vlaken (FR4), standardnih elektronskih komponent in LCD modula z združljivim krmilnikom HD44780. Njegove tipične dimenzije so 80 mm x 58 mm x 23 mm, teža pa je približno 42 g. Paket običajno vključuje le sestavljen shield, brez kablov ali fizične dokumentacije; priporočljivo je preveriti, ali prodajalec priloži priročnik ali dodatno opremo.
Kakšne so delovne omejitve LCD-ja (napetost, tok, okoljski pogoji) in ali obstajajo tveganja, če jih presežemo?
LCD in shield sta zasnovana za delovanje pri 5 V±0,25 V, s tipično porabo manj kot 50 mA pri vklopljeni osvetlitvi ozadja. Zanesljivo delujeta med 0 °C in 50 °C ter pri RH < 80 % (brez kondenzacije). Napetosti nad 5,5 V lahko nepopravljivo poškodujejo krmilnik ali LED osvetlitev ozadja, zato je priporočljiva uporaba vedno reguliranih napajalnikov.
Kako se nastavlja kontrast in upravlja osvetlitev ozadja ter ali je potrebno redno vzdrževanje?
Nastavitev kontrasta se izvede s potenciometrom na samem shieldu, kar omogoča prilagoditev različnim vidnim kotom ali svetlobnim pogojem. Osvetlitev ozadja je mogoče programsko vklopiti/izklopiti ali z jumperjem, odvisno od različice. Redno vzdrževanje ni potrebno; vendar je priporočljivo izogibanje vlažnim ali zelo prašnim okoljem ter po potrebi nežno čiščenje zaslona.
S katerimi ploščami je združljiv LCD Keypad Shield LCD1602?
Združljiv je s ploščami Arduino in Freeduino, ki podpirajo delovno napetost 5V.
Koliko tipk vključuje ta shield in čemu so namenjene?
Vključuje 6 trenutnih tipk, ki omogočajo neposredno upravljanje menijev in funkcij s shielda.
Ali lahko nastavim kontrast in osvetlitev ozadja zaslona?
Da, shield podpira nastavitev kontrasta in omogoča vklop ali izklop osvetlitve ozadja po potrebi.
Katere pine uporablja za povezavo z Arduino?
Za zaslon uporablja digitalne pine 4, 5, 6, 7, 8, 9 in 10, za branje tipk pa analogni pin 0.
Ali so na voljo viri in dokumentacija za lažjo uporabo?
Da, na voljo so povezave do priročnikov, knjižnic in shem za lažjo integracijo in programiranje shielda.
