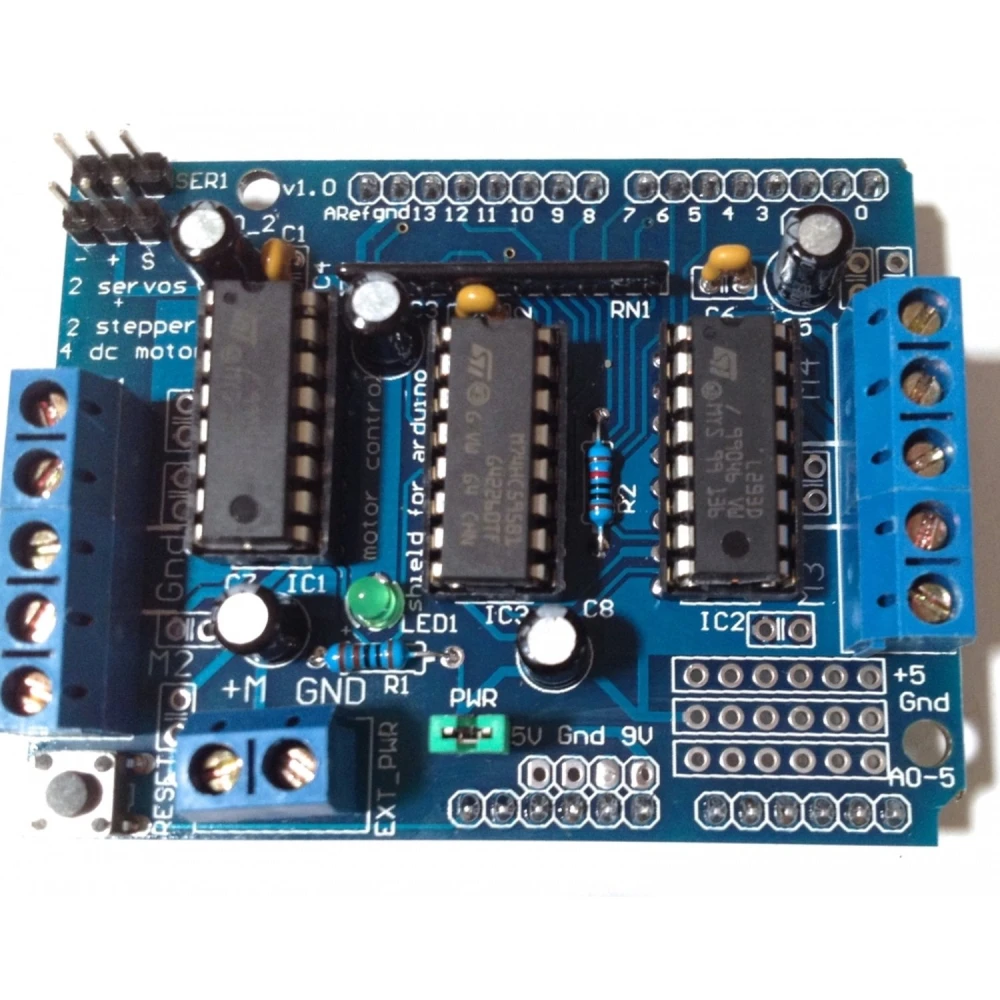

L293d Arduino Shield driver za krmiljenje in razširitev DC in stepper motorjev

Opis izdelka

L293d Arduino Shield je razširitvena plošča, zasnovana za učinkovito krmiljenje DC motorjev in koračnih motorjev (stepper) v projektih, ki temeljijo na Arduino. Ta shield omogoča upravljanje do 4 DC motorjev ali 2 stepper motorjev hkrati, kar olajša izdelavo robotskih sistemov in avtomatizacije z veliko natančnostjo in zanesljivostjo.

Glavne značilnosti

• Krmiljenje do 4 DC motorjev v obe smeri z uravnavanjem hitrosti 8 digits (0.5% resolution).
• Podpira 2 stepper motorja s pozitivnim in negativnim krmiljenjem ter enojnim ali dvojnim korakom.
• Vključuje dva 5V priključka za servomotorje, povezana z visokoločljivostnim časovnikom Arduino za natančno krmiljenje.
• 4-kanalni H-most na osnovi čipa L293D, sposoben zagotavljati do 0.6A na kanal s toplotno zaščito pred preobremenitvijo.
• Območje napajanja za motorje od 4.5V do 35V DC, prilagojeno različnim vrstam motorjev.
• Vijačne sponke za priklop debelejših kablov (10-22 AWG), ki zagotavljajo varno in stabilno povezavo.
• Vgrajen gumb za reset Arduino, ki omogoča hitro ponastavitev sistema.
• Zagotovljena združljivost s ploščami Arduino Mega, Diecimila, Duemilanove in Uno.
• Kompaktne mere 70 x 55 mm, idealno za projekte z omejenim prostorom.

Tipične uporabe

• Izobraževalna robotika in DIY projekti, ki zahtevajo krmiljenje motorjev.
• Avtomatizacijski sistemi, ki potrebujejo hkratno upravljanje več motorjev.
• Prototipi vozil, krmiljenih z Arduino, vključno z roboti z DC motorji in koračnimi motorji.
• Krmiljenje servomotorjev za natančne mehanizme.

Združljivost in uporaba

Ta shield je združljiv s ploščami Arduino Mega, Diecimila, Duemilanove in Uno, kar olajša njegovo integracijo v širok nabor projektov. Njegova plug-and-play zasnova omogoča neposreden priklop na ploščo Arduino brez dodatnih kablov. Poleg tega povezava z visokoločljivostnim časovnikom Arduino omogoča napredno krmiljenje servomotorjev in koračnih motorjev.

Za uporabo L293d Arduino Shield preprosto namestite shield na združljivo ploščo Arduino in motorje priključite na vijačne sponke. Motorje lahko krmilite s kodo v okolju Arduino IDE z uporabo standardnih knjižnic za motorje in servomotorje.

Tehnične specifikacije

• Driver: L293D
• Napajanje motorjev: 4.5 - 35V DC
• Največji tok na izhod: 0.6 Amperios
• Mere: 70 x 55 mm
• Priključki: vijačne sponke za kable 10-22 AWG

Ta shield je učinkovita in cenovno ugodna rešitev za vse, ki želijo razširiti zmogljivosti krmiljenja motorjev v svojih Arduino projektih ter ponuja robustnost, združljivost in enostavno uporabo.

• Krmili do 4 DC motorje ali 2 stepper motorja hkrati
• 4-kanalni H-most s čipom L293D in toplotno zaščito
• Dva 5V priključka za servomotorje s povezavo na časovnik Arduino
• Združljiv z Arduino Mega, Diecimila, Duemilanove in Uno
• Napajanje motorjev od 4.5V do 35V DC
• Največji tok 0.6A na izhod
• Vijačne sponke za debelejše kable (10-22 AWG)
• Vgrajen gumb za reset Arduino
• Kompaktne mere 70x55 mm
