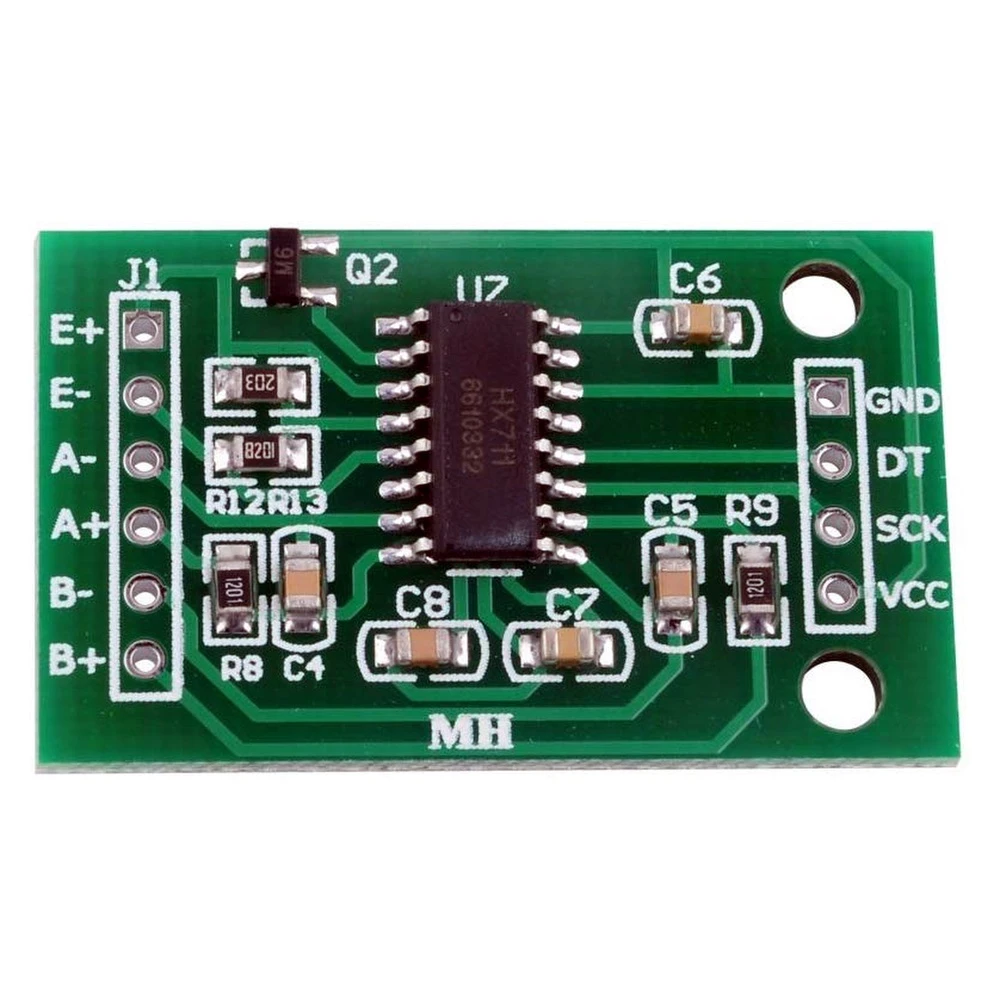

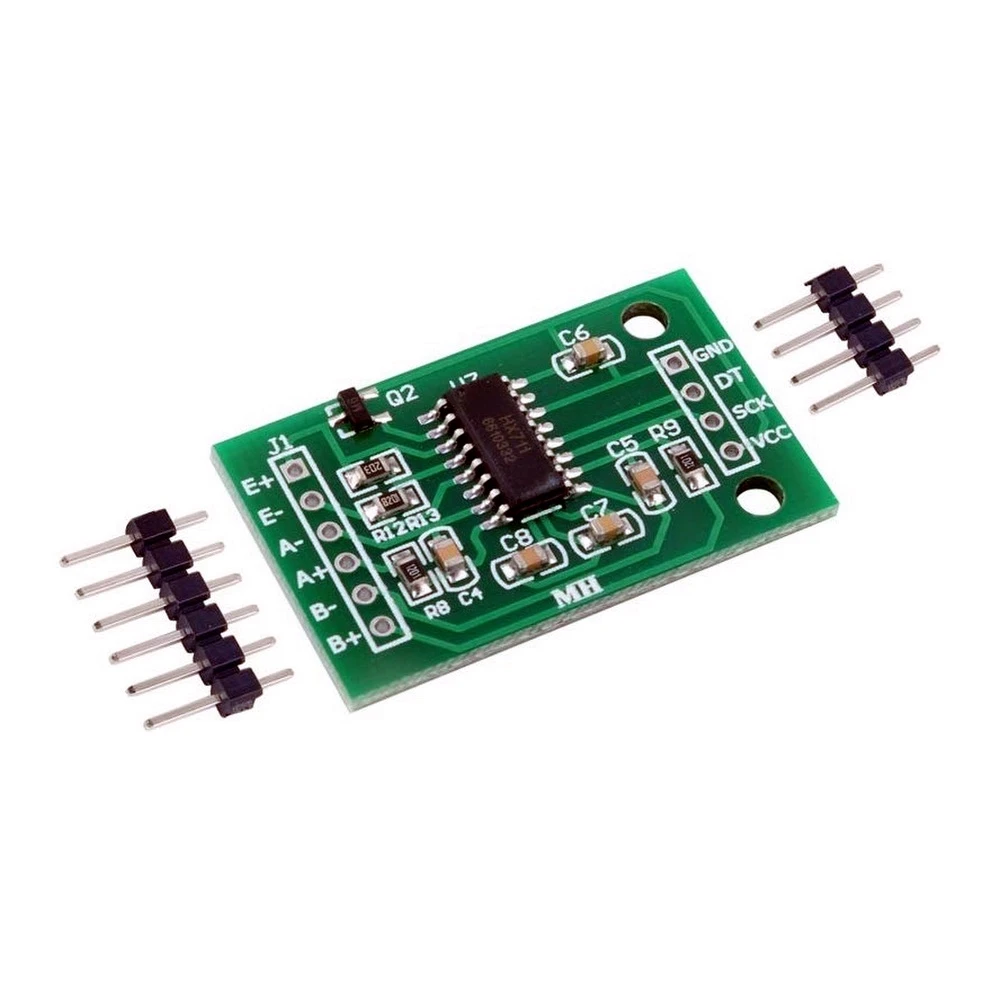

HX711 tehtalni senzor Arduino - 24Bit A/D modul z natančnostjo

HX711 tehtalni senzor Arduino je modul za pretvorbo analognega v digitalni signal (A/D), zasnovan za visoko natančne aplikacije pri merjenju teže in tlaka. Ta modul uporablja 24-bitni pretvornik, ki omogoča natančne in zanesljive odčitke, idealen za projekte z Arduino in drugimi mikrokrmilniki.

Ta modul ima dva izbirna diferencialna analogna vhodna kanala, kar omogoča priklop različnih tlačnih senzorjev ali tehtalnih celic. Vgrajen je programabilni ojačevalnik (PGA) z možnostmi ojačenja 32, 64 in 128, ki izboljša občutljivost in natančnost meritev.

Glavne lastnosti:

• Dva diferencialna vhodna kanala za prilagodljivost pri senzorjih.
• Nizkošumni aktivni PGA ojačevalnik z izbirnim ojačenjem (32, 64, 128).
• Vgrajen regulator napajanja za ADC in tehtalno celico.
• Notranji oscilator, ki ne potrebuje zunanjih komponent, z možnostjo zunanjega kristala.
• Samodejni ponovni zagon ob vklopu modula.
• Enostaven serijski digitalni vmesnik, krmiljen prek pinov brez zapletenega programiranja.
• Izbirna izhodna hitrost: 10 vzorcev na sekundo (SPS) ali 80 SPS.
• Sočasno zaviranje motenj 50 in 60 Hz za večjo stabilnost.
• Nizka poraba toka: manj kot 1.5 mA pri normalnem delovanju.
• Območje delovne napetosti: 2.6 V do 5.5 V, združljivo z Arduino.
• Območje delovne temperature: -20 °C do +85 °C.

Tipične uporabe:

• Zasnova in izdelava visoko natančnih elektronskih tehtnic.
• Merjenje tlaka v mostičnih senzorjih.
• Elektronski in robotski projekti z Arduino, ki zahtevajo natančno analogno merjenje.
• Integracija v industrijske nadzorne in spremljevalne sisteme.

Ta modul je združljiv s ploščami Arduino in drugimi mikrokrmilniki, ki podpirajo serijsko digitalno komunikacijo. Zaradi nizke cene in visoke natančnosti je odlična izbira za razvijalce in navdušence, ki iščejo zanesljiv senzor za tehtanje in tlak.

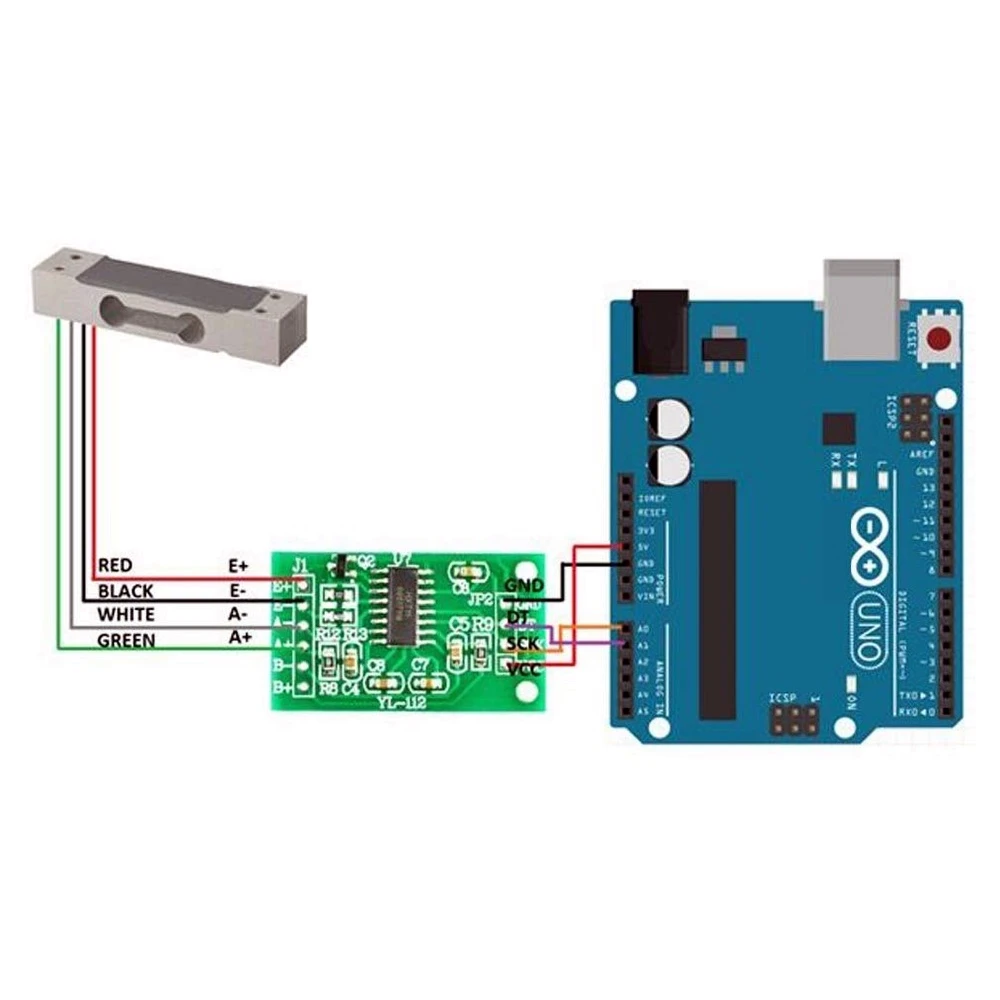

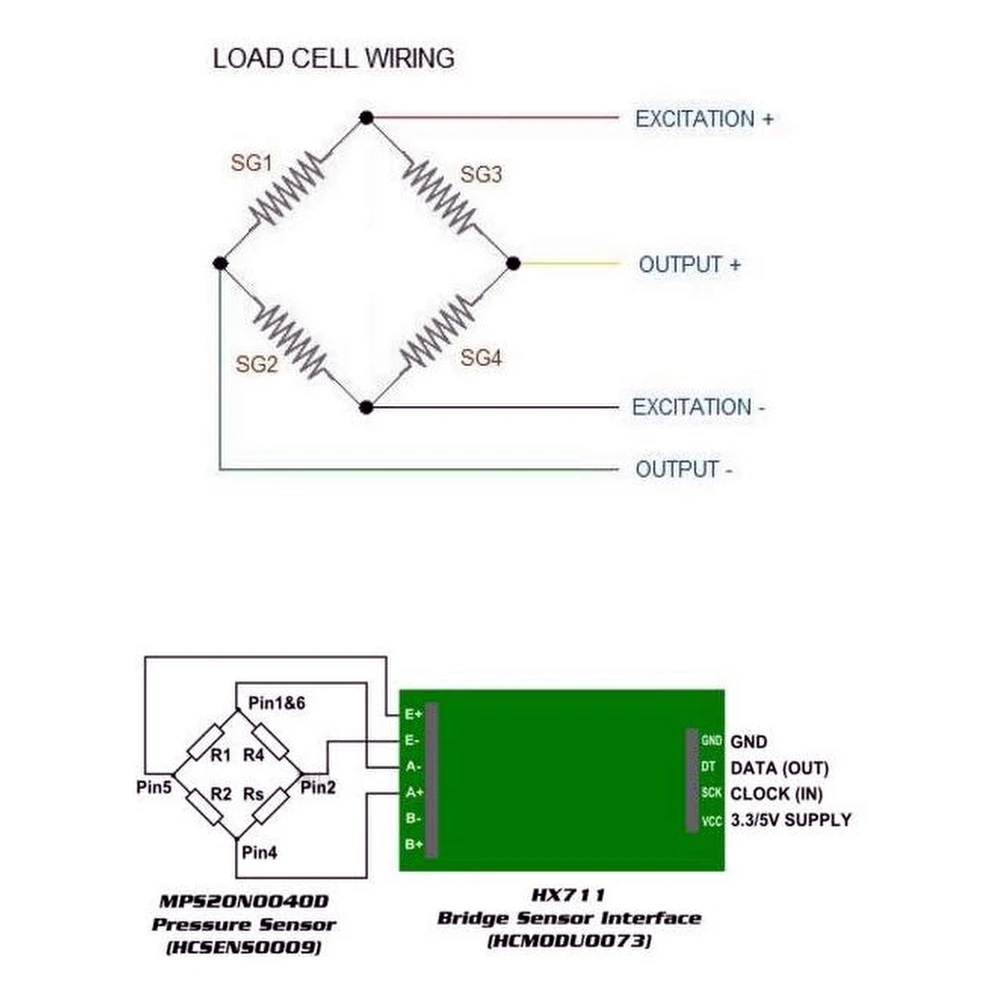

Za uporabo je priporočljivo priključiti tehtalno celico ali tlačni senzor na diferencialne vhode in modul napajati z napetostjo znotraj določenega območja. Digitalni odčitek lahko pridobite s knjižnicami, združljivimi z Arduino, ki olajšajo integracijo in programiranje.

• Dva izbirna diferencialna analogna vhodna kanala
• Nizkošumni PGA ojačevalnik s programabilnim ojačenjem 32, 64, 128
• Vgrajen regulator napajanja za ADC in tehtalno celico
• Notranji oscilator brez potrebe po zunanjih komponentah
• Enostaven serijski digitalni vmesnik brez zapletenega programiranja
• Izbirna izhodna hitrost: 10 SPS ali 80 SPS
• Sočasno zaviranje motenj 50 in 60 Hz
• Nizka poraba: manj kot 1.5 mA pri normalnem delovanju
• Območje napetosti: 2.6 do 5.5 V, združljivo z Arduino
• Območje temperature: -20 °C do +85 °C
