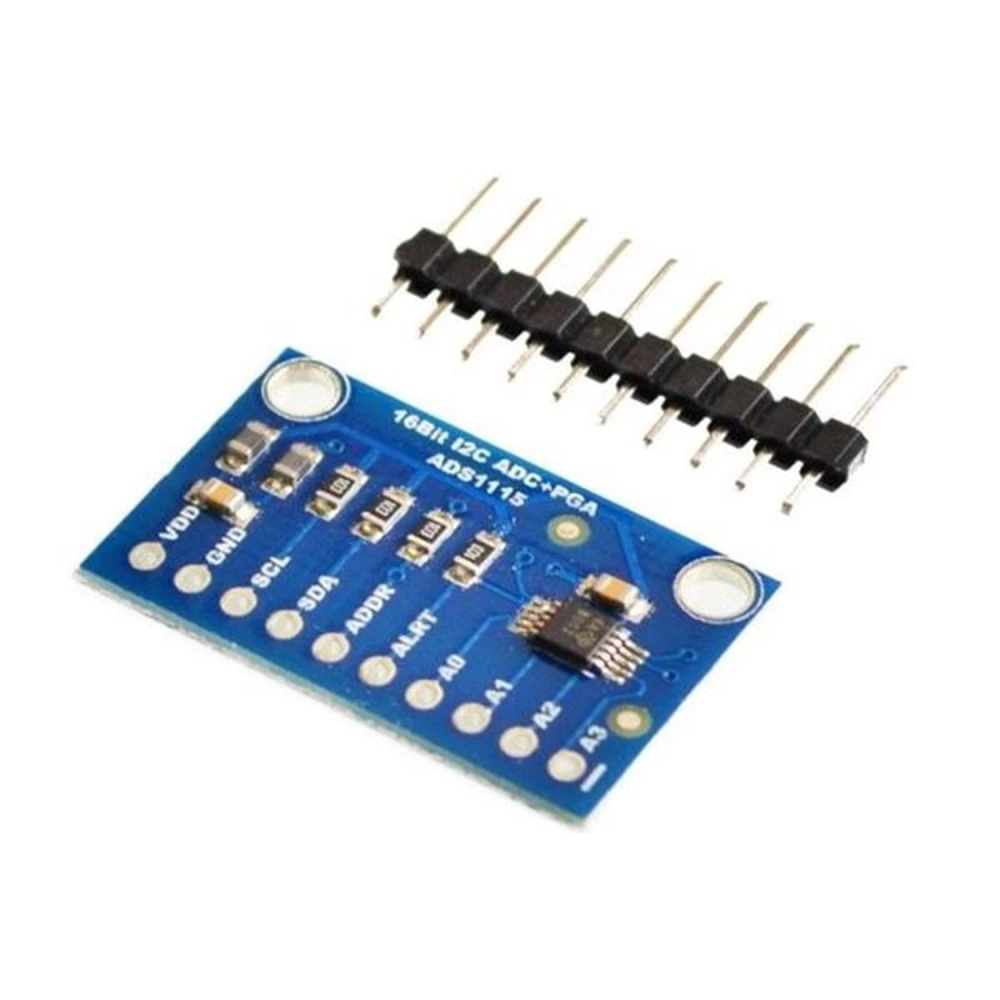

ADS1115 Arduino ADC modul 4 kanali 16 Bit I2C z ojačevalnikom

Name: ADS1115 Arduino ADC modul 4 kanali 16 Bit I2C z ojačevalnikom
Brand: satkit
SKU: G000101--ADS1115-conversor
Price: 4.88 EUR
Availability: InStock

Znamka: satkit

Bodite prvi, ki bo ocenil ta izdelek

4,88€

DDV vključen (Brez DDV: 4,00 €)

Količinski popusti

Količina	Cena	Shrani
2+	4,68 €	-4%
10+	4,44 €	-9%
20+	3,90 €	-20%

Na zalogi - Odpošljemo takoj

Standardna dostava Sre, Apr 29 - Pet, Maj 1

Ekspresna dostava Pon, Apr 27 - Tor, Apr 28

Vračila v 30 dneh

Količina

Brezplačna vračila v 30 dneh

Varna transakcija

Brezplačna dostava Dostava od 4,99€

Enostavna vračila 30-dnevna politika vračil

Varno plačilo 100% varen zaključek nakupa

Garancija kakovosti Samo originalni izdelki

ADS1115 Arduino modul ADC 4 kanali je zunanji analogno-digitalni pretvornik, ki se enostavno poveže z mikrokrmilniki, kot je Arduino, prek vmesnika I2C. Ta modul ponuja štiri analogne vhodne kanale z 16-bitno ločljivostjo, kar omogoča natančne in zanesljive meritve za vaše projekte elektronike in avtomatizacije.

Ta modul izstopa z vgrajenim ojačevalnikom, ki izboljša občutljivost in omogoča natančnejše zaznavanje nizkonapetostnih signalov. Poleg tega ima ADS1115 štiri naslove, ki jih je mogoče izbrati s pinom ADDRESS, kar olajša priklop več modulov na isto I2C vodilo.

Glavne značilnosti:

Ločljivost ADC: 16 bits (15 bits za meritev in 1 bit za predznak)
Komunikacijski vmesnik: I2C
Razpoložljivi kanali: 4 analogni vhodi (AN0, AN1, AN2, AN3) ali 2 diferencialna vhoda
Vhodna napetost: 2.0 do 5.5 V
Vhodna napetost na kanal: 0 do VDD
Poraba v neprekinjenem načinu: približno 150 µA
Nastavljiva hitrost vzorčenja: med 8 in 860 vzorcev na sekundo (sps)
Velikost modula: približno 17 x 28 x 0.1 mm
Velikost pinov: približno 11 x 25 mm

Tipične uporabe:

Natančno merjenje analognih senzorjev v Arduino projektih
Branje nizkonapetostnih signalov ali signalov z negativnimi vrednostmi
Uporabe, ki zahtevajo visoko ločljivost in natančnost pri zajemu podatkov
Avtomatizacija in industrijski nadzor v manjšem obsegu

Združljivost: Združljiv je s ploščami Arduino in drugimi mikrokrmilniki, ki podpirajo komunikacijo I2C. Enostavna integracija omogoča razširitev analognih vhodov in izboljšanje natančnosti v primerjavi z notranjimi ADC-ji Arduina.

Vsebina paketa:

1 x modul ADC ADS1115 Pro s 4 kanali, 16 bits, vmesnikom I2C in ojačevalnikom

Ta modul je idealna rešitev za vse, ki želijo izboljšati natančnost analognih meritev v elektronskih projektih, razbremeniti glavni procesor in olajšati branje kompleksnih ali nizkonivojskih signalov.

16-bitna ločljivost ADC za natančne meritve
Vmesnik I2C za enostaven priklop na Arduino
4 analogni kanali ali 2 diferencialna vhoda za več vhodov
Vgrajen ojačevalnik za šibke signale
Vhodna napetost med 2.0 in 5.5 V, združljiva z Arduino
Nastavljiva hitrost vzorčenja med 8 in 860 sps
Nizka poraba v neprekinjenem načinu (150 µA)
Kompaktna velikost za enostavno integracijo v projekte

Vprašanja in odgovori kupcev

Kakšne so natančne dimenzije in teža modula ADS1115, ki je priložen v paketu?

Modul ADS1115 meri približno 28 mm v dolžino, 17 mm v širino in 1 mm v debelino. Nožice segajo približno 11 x 25 mm. Njegova teža je manjša od 5 gramov, glede na odsotnost ohišja in lahke materiale, značilne za tiskana vezja.

Katere previdnostne ukrepe je treba sprejeti, da preprečite poškodbe zaradi prenapetosti na analognih vhodih?

Analogni vhodi sprejemajo območje od 0 do VDD (največ napajanje, na katerega je priključen), oziroma omejeno z nastavitvijo ojačenja. Nikoli ne smejo preseči napajalne napetosti, prav tako se ne smejo uporabljati negativni signali (razen v diferencialnem načinu, v skladu z omejitvami datasheeta). Če senzor presega to območje, je priporočljivo uporabiti napetostni delilnik ali ustrezno prilagoditev signala.

Kakšna je največja hitrost vzorčenja in kako se primerja z drugimi podobnimi I2C možnostmi?

ADS1115 omogoča nastavljanje hitrosti med 8 in 860 vzorcev na sekundo (sps) na kanal. S tem je nad 12-bitnimi I2C ADC-ji, kot je ADS1015, vendar pod SPI rešitvami, ki lahko presežejo 1000 sps. Če dajete prednost natančnosti pred hitrostjo, je ADS1115 uravnotežena izbira za meritve visoke ločljivosti z zmerno hitrostjo.

Kako se ADS1115 poveže z Arduino?

ADS1115 se z Arduino poveže prek vmesnika I2C z uporabo pinov SDA in SCL ter pina ADDRESS za izbiro naslova naprave.

Kakšne prednosti ima ADS1115 v primerjavi z notranjim ADC-jem Arduina?

ADS1115 ponuja višjo ločljivost (16 bits namesto 10 bits), večjo natančnost in možnost merjenja negativnih signalov, zato je primeren za aplikacije, ki zahtevajo visoko točnost.

Koliko analognih kanalov ima modul ADS1115?

Modul ADS1115 ima 4 analogne kanale, ki jih je mogoče uporabljati kot posamezne vhode ali kot 2 diferencialna vhoda.

Kakšen je razpon napetosti, ki ga lahko meri ADS1115?

ADS1115 lahko meri vhodne napetosti od 0 do napajalne napetosti, ki je lahko med 2.0 in 5.5 V.

Ali modul vključuje ojačevalnik?

Da, ADS1115 Pro vključuje ojačevalnik, ki omogoča večjo občutljivost za nizkonapetostne signale.
