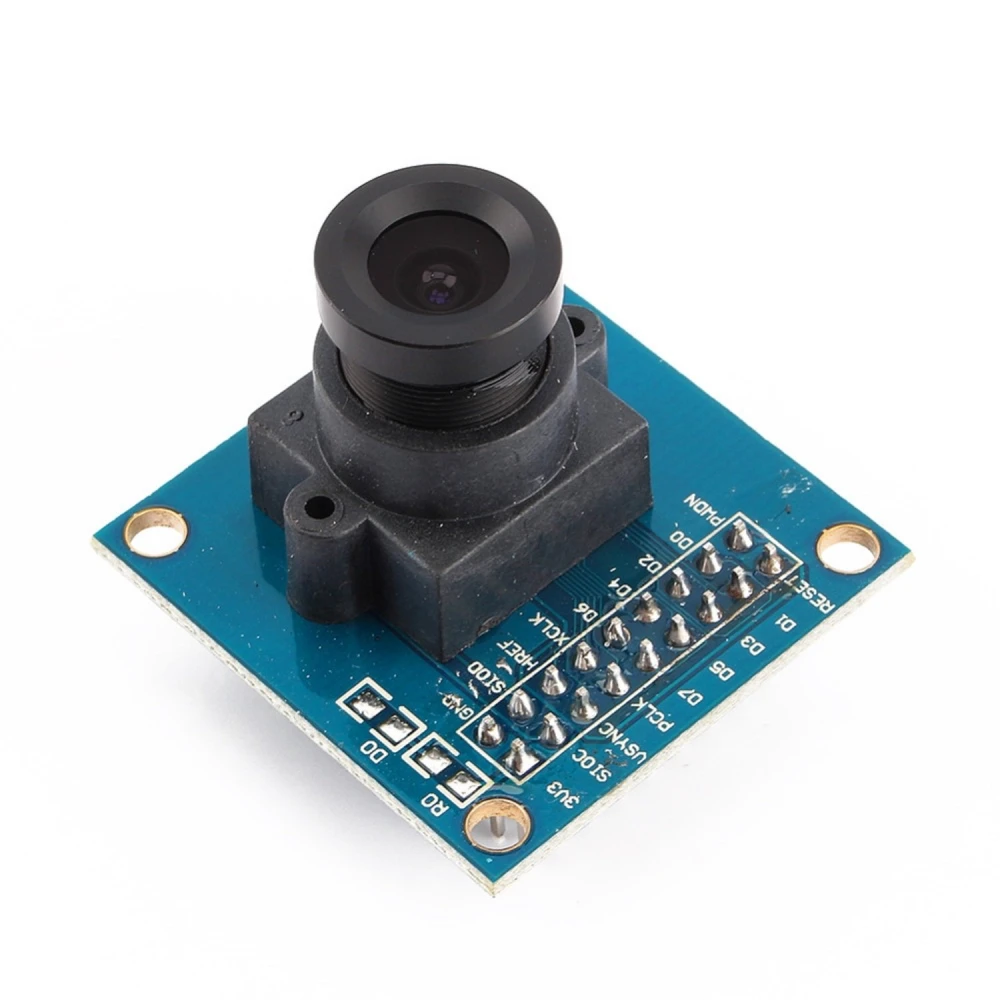

Arduino kamera modul OV7670 300KP je kompaktna naprava, ki temelji na slikovnem senzorju Omnivision OV7670 in zagotavlja VGA ločljivost 640x480 slikovnih pik z 8-bitno barvno globino. Ta modul je popoln za elektronske in robotske projekte, ki zahtevajo zajem slik dobre kakovosti po dostopni ceni.

Glavne značilnosti:

Ločljivost: VGA 640x480 slikovnih pik pri 30fps, primerna za osnovne aplikacije računalniškega vida.
Senzor: CMOS Omnivision OV7670, ki izboljšuje kakovost slike z zmanjševanjem šuma in korekcijo optičnih napak.
Vhodna napetost: 2.5V do 3V, združljivo s ploščami Arduino in drugimi mikrokrmilniki.
Delovna moč: 60mW pri 15fps v formatu VGA YUV.
Delovna temperatura: -30°C do +70°C, primerno za različna okolja.
Velikost leče: 1/6", z vidnim kotom 25°.
Največja hitrost sličic: 30fps pri VGA ločljivosti.
Razmerje signal/šum: 46dB, kar zagotavlja jasne slike.
Dinamični razpon: 52dB, za boljše podrobnosti v različnih svetlobnih pogojih.
Samodejni nadzor: AEC, AGC, AWB, ABF, ABLc za samodejno prilagajanje slike.
Nastavljiva kakovost slike: Nasičenost, odtenek, gama, ostrina in zmanjšanje utripanja.
Izhodni formati: 8 bitov YUV/YCbCr 4:2:2, RGB 565/555/444 in GRB 4:2:2.

Tipična uporaba: Ta modul je idealen za Arduino projekte, ki zahtevajo zajem in obdelavo slik, kot so osnovni nadzor, prepoznavanje predmetov, robotika in razvoj prototipov računalniškega vida.

Priključki in združljivost:

VDD: Napajalni vir.
GND: Ozemljitev.
SDIOC: Vhod ure SCCB.
SDIOD: Vhod/izhod podatkov SCCB.
VSYNC: Izhod navpične sinhronizacije.
HREF: Izhod vodoravne sinhronizacije.
PCLK: Izhod ure slikovnih pik.
XCLK: Vhod sistemske ure.
D0-D7: Vzporedni video izhod.
REAJUSTE: Vhod za ponastavitev (aktiven nizko).
PWDN: Vhod za izklop (aktiven visoko).

Za več tehničnih informacij in primere uporabe obiščite ArduCAM.

VGA ločljivost 640x480 slikovnih pik pri 30fps za jasne slike.
CMOS senzor Omnivision OV7670 z zmanjševanjem šuma in optično korekcijo.
Vhodna napetost, združljiva z Arduino: 2.5V do 3V.
Samodejni nadzor slike: AEC, AGC, AWB, ABF, ABLc.
Več izhodnih formatov: YUV, RGB in GRB za večjo prilagodljivost.
Širok temperaturni razpon delovanja: -30°C do +70°C.
Vidni kot 25° z lečo 1/6" za zajem podrobnosti.
Nizka poraba energije: 60mW pri 15fps v VGA YUV.
Vključuje pine za enostavno in hitro povezavo z mikrokrmilniki.

Vprašanja in odgovori kupcev

Katere prednosti ponuja senzor OV7670 v primerjavi z drugimi kamerami za Arduino v istem cenovnem razredu?

OV7670 izstopa po nizki ceni, enostavni integraciji s platformami Arduino in zmožnosti zajema slik v ločljivosti VGA (640x480 slikovnih pik) pri sprejemljivih hitrostih (do 30 fps), ob nizki porabi energije (60 mW pri 15 fps). Vendar nima notranjega FIFO pomnilnika, kar pomeni bolj zapleteno obdelavo v primerjavi z moduli, kot je OV2640, čeprav so ti običajno dražji.

Kakšne so dimenzije modula in kaj natančno vključuje škatla?

Modul običajno meri 28 mm x 23 mm x 21 mm (širina x dolžina x višina, vključno z optiko); približna teža je 8 g. V škatli je modul kamere z vgrajeno lečo in spajkanimi pini, brez kablov ali dodatnih elementov. Fizični priročnik ni priložen.

Kakšne povezave ali napetost potrebuje za pravilno delovanje z Arduino?

Modul zahteva napajanje 2,5 V do 3,0 V; podatkovni pini običajno delujejo pri 3,3 V in pomembno je, da ga ne napajate neposredno s 5 V, saj se lahko poškoduje. Nadzor poteka prek vmesnika SCCB, združljivega z I2C. Pri povezavi na plošče Arduino z 5 V logiko priporočamo uporabo pretvornikov nivojev.

Kako pomanjkanje FIFO pomnilnika vpliva na zmogljivost in obdelavo slik pri osnovnih mikrokrmilnikih?

Ker nima integriranega FIFO pomnilnika, OV7670 podatke oddaja v realnem času; to prisili mikrokrmilnik (kot je Arduino Uno), da bere in obdeluje vsak piksel sproti, kar močno omeji hitrost zajema in poveča kompleksnost programske opreme. Za zajem celotnih slik je priporočljivo uporabiti zmogljivejše mikrokrmilnike ali dodati zunanji pomnilnik.

Kakšno temperaturno območje in okoljske pogoje modul podpira pri neprekinjenem delovanju?

Modul OV7670 varno deluje med -30 °C in +70 °C. Priporočljivo je izogibanje dolgotrajni izpostavljenosti visoki vlagi ali prahu brez dodatne zaščite, saj leča ni zatesnjena. Standardne mehanske tolerance ne zagotavljajo odpornosti na vodo ali močne udarce.

Ali je Arduino kamera modul OV7670 združljiv s standardnimi ploščami Arduino?

Da, modul deluje s ploščami Arduino, ki podpirajo napetosti 2.5V do 3V in lahko upravljajo vmesnika SCCB in I2C za komunikacijo.

Kakšna je največja ločljivost, ki jo ponuja ta modul?

Modul ponuja največjo VGA ločljivost 640x480 slikovnih pik pri 30fps.

Katere formate izhoda slike podpira modul?

Podpira 8-bitne izhodne formate: YUV/YCbCr 4:2:2, RGB 565/555/444 in GRB 4:2:2.

Kje lahko najdem dokumentacijo in primere uporabe?

Več informacij in primerov lahko najdete na uradni spletni strani https://www.arducam.com.

Kakšen je temperaturni razpon za delovanje modula?

Modul deluje v temperaturnem razponu od -30°C do +70°C, kar je primerno za različna okolja.
