Če se z elektroniko ukvarjate redno, imate verjetno pri roki več vrst spajke, flux, razspajkalno pletenko in kar nekaj konic za spajkalnik. Kljub temu ostaja en izdelek precej neznan — celo med tistimi, ki popravljajo že leta: nizkotemperaturna spajka z bizmutom.
Ni nadomestek za navadno spajko in ni primerna za vsako spajkanje. Zanimiva je zaradi ene zelo konkretne lastnosti: tali se pri bistveno nižji temperaturi kot običajne zlitine.
Ena najpogosteje uporabljenih sestav je Sn42Bi58 — 42 % kositra in 58 % bizmuta. Njena točka taljenja je pri 138 °C. Da si bolje predstavljate razliko:
| Zlitina | Tali se pri | Razlika |
|---|---|---|
| Sn42Bi58 (kositer-bizmut) | 138 °C | — |
| Sn63Pb37 (s svincem) | 183 °C | 45 °C več |
| SAC305 (brez svinca) | 217 °C | 79 °C več |
Pri elektronskem popravilu je ta razlika lahko odločilna.
Iščete kar izdelek in ne razlage? Na voljo je v dveh formatih:

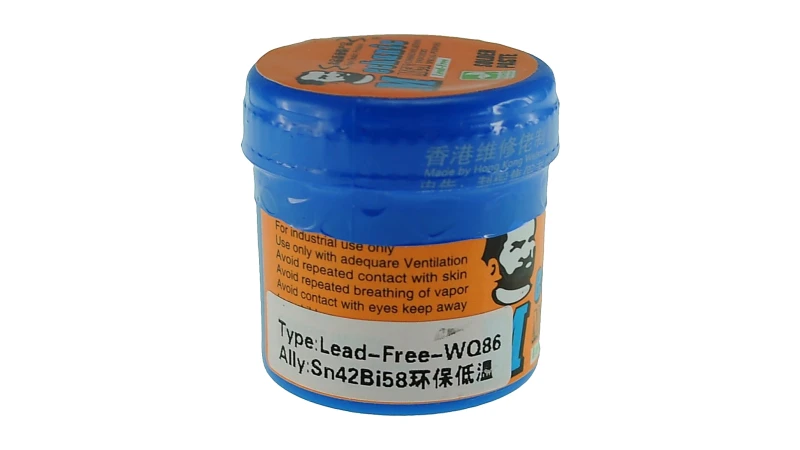

- Lončič 50 g Sn42Bi58 — standardni format za delovni pult
- Brizga 40 g z bizmutom — priročnejša, kadar morate nanesti točno majhno količino
Kaj je posebnega pri spajki z bizmutom?
Sn42Bi58 je evtektična zlitina. To pomeni, da preide iz trdnega v tekoče stanje pri zelo točno določeni temperaturi — v tem primeru okoli 138 °C.
Toda bolj kot metalurška razlaga je zanimivo, kaj to omogoča na tiskanem vezju: z njo delamo pri nižji temperaturi in z manjšo toplotno obremenitvijo PCB.
To pride še posebej prav pri občutljivih komponentah, plastičnih konektorjih, zelo tankih ploščah, LED diodah, lepilih ali področjih, kjer preveč toplote tvega dvig pada ali poškodbo plošče.
In čeprav mnogi ta izdelek kupijo z mislijo na spajkanje pri nizki temperaturi, je verjetno njegova najpomembnejša uporaba drugačna.
Trik, ki popolnoma spremeni način odspajkanja
Tu postane spajka z bizmutom resnično koristna.
Predstavljajte si, da morate odstraniti HDMI, USB ali USB-C konektor, integrirano vezje z veliko priključki ali katerokoli komponento z več spajkalnimi točkami. Težava navadno ni, da bi stalili eno spajkalno spojino. Težava je, da vse ostanejo tekoče hkrati.
Segrejete eno stran, premaknete se na naslednjo — in ko pridete do konca, je prva že spet trda. Klasična rešitev je dvigniti temperaturo in usmeriti več vročega zraka. Deluje, a hkrati povečuje tveganje poškodbe plošče.
S Sn42Bi58 lahko naredite nekaj drugačnega. Nanesete majhno količino na obstoječe spajkalne spoje in pustite, da se obe zlitini zmešata. Ko se bizmut vmeša, se točka taljenja te mešanice znatno zniža: spajkalni spoji ostanejo tekoči dlje in komponento je mogoče odstraniti z bistveno manj sile.
V mnogih primerih je razlika presenetljiva. Konektor, ki je izgledal, kot da je privarjen na PCB, se začne odlepljati skoraj sam od sebe.
Za to je brizga pogosto bolj praktična kot lončič: nanesete kapljico točno tja, kjer jo potrebujete, brez da bi prekrili pol plošče.
Če morate vleci s silo, delate kaj narobe
To je verjetno eno najpomembnejših pravil pri odspajkanju komponent.
Če morate konektor potegniti z vso silo ali dvigniti integrirano vezje z vzvodom, pomeni, da ga vsaj en spajkalni spoj še drži. In tu se začnejo težave: odtrgani padi, poškodovane sledi, strte vije in deformirani konektorji.
Nizkotemperaturna zlitina pomaga ravno pri tem, da se takšni situaciji izognete. Cilj ni odtrgati komponente. Cilj je, da so vsi njeni spajkalni spoji tekoči hkrati, da jo lahko odstranite brez sile.
Manj toplote pomeni manj tveganja za ploščo
Toplota je pri spajkanju in odspajkanju nujna, a je hkrati eden glavnih vzrokov poškodb med popravilom.
Sodobne plošče imajo lahko mnogo bakrenih plasti in velike ozemljitvene ravnine, ki absorbirajo ogromne količine energije. Nastopi tipična situacija: približate spajkalnik in spajkalni spoj noče raztopiti. Dvignete temperaturo. Nadaljujete s segrevanjem. Medtem ko poskušate delati na eni točki, se segreva celotno področje PCB.
Z nizkotemperaturno spajko zmanjšate to toplotno obremenitev in se izognete težavam, kot so odlepljeni padi, deformacije plastike, poškodbe lepil, delaminacija PCB ali nepotrebno pregrevanje sosednjih komponent.
Pri popravilih ni pomembna samo temperatura, ki jo kaže zaslon postaje. Pomembno je tudi, kako dolgo jo nanašate. Zato zelo pomaga predgrevanje od spodaj z predgrevalnikom in zaščita okolice s Kapton trakom.
Kje je posebej koristna?
Konektorji USB, HDMI in USB-C
To so eni najbolj nazornih primerov. Imajo kar precej spajkalnih točk in v mnogih primerih velike kovinske nosilce, priključene na maso. Hkratno taljenje vseh je lahko zahtevno — majhna količina Sn42Bi58 pa lahko odstranitev bistveno olajša.
SMD integrirani vezja
Enako velja za komponente z veliko priključki. Ideja je ista: porazdelite zlitino po spajkalnih stikih in zagotovite, da vsi ostanejo tekoči dovolj dolgo.
Kovinski oklopi (shield can)
BGA oklopi, ki so neposredno spajkani na ploščo, so lahko nadležni za odstranjevanje, ker imajo več med seboj oddaljenih spajkalnih točk. Znižanje točke taljenja tu res pride prav.
Plošče in komponente občutljive na toploto
Fleksibilne plošče, tanki PCB, komponente blizu plastike, majhni elektronski moduli ali področja z lepili so dobri kandidati za delo pri nižji temperaturi.
Popravilo LED osvetlitve
LED diode so precej občutljive na prekomerno temperaturo. Nizkotemperaturna zlitina je zanimiva možnost, kadar želimo čim bolj zmanjšati toplotni stres med popravilom.
Pasta in palčka Sn42Bi58 nista popolnoma isto
Na spletu najdete Sn42Bi58 v različnih oblikah: pasta, žica, folija, kroglice, palčke, majhne ingote. Palčke včasih pritegnejo pozornost, saj so lahko precej drage. Ali gre za isto stvar?
Kovinska zlitina je lahko povsem enaka, a izdelek ni.
Palčka Sn42Bi58 je v osnovi trdna kovina — kositer in bizmut v tem razmerju. Pasta pa vsebuje drobne delce te iste zlitine, pomešane s fluxom in drugimi sestavinami, ki omogočajo enostavno nanašanje. Flux odstranjuje okside in zagotavlja, da spajka pravilno omoči kovinske površine.
Za popravilo elektronike je pasta navadno bistveno bolj priročna, ker jo nanesete v zelo majhnih količinah točno tja, kjer je potrebna. Zato sta oba naša formata — lončič 50 g in brizga 40 g — prav pasta.
138 °C ne pomeni, da nastavite spajkalnik na 138 °C
To je precej pogosta napaka.
Ker se Sn42Bi58 tali pri 138 °C, ne pomeni, da morate postajo nastaviti točno na to temperaturo. Konica spajkalnika neprestano prenaša toploto na komponento, sledi in vso bakreno maso v okolici. Če spajkalnik nastavite skoraj na enako temperaturo kot točko taljenja, bo prenos toplote izjemno počasen.
Dejanska delovna temperatura mora biti višja. Ključno je najti točko, pri kateri se spajkalni spoj hitro stopi in toploto lahko čim prej umaknete. Pogosto je bolje delati nekaj sekund pri nekoliko višji temperaturi, kot pa dolgo vzdrževati prenizko.
In pozor na konico: če je oksidirana in ne sprejema spajke, prenaša toploto bistveno slabše — in na koncu dvignete temperaturo brez potrebe. Pasta za obnovo konic to reši v trenutku.
Zakaj torej ne uporabiti Sn42Bi58 za vse?
Ker ima tudi slabosti. Zlitine z visoko vsebnostjo bizmuta so praviloma bolj krhke in manj duktilne kot druge spajke.
Za mnoge namene to sploh ni problem. Vendar je treba to upoštevati, kadar bo spajkalni spoj izpostavljen udarcem, vibracijam, upogibanjem ali ponavljajočim se mehanskim obremenitvam.
To pojasni situacijo, ki se sprva zdi protislovna: Sn42Bi58 je morda odlična izbira za odstranitev komponente iz mobilnega telefona, a to ne pomeni, da jo želite uporabiti za vse končne spajkalne spoje v istem aparatu.
Ena stvar je uporabiti jo kot pomoč med popravilom. Povsem drugo pa je, katera zlitina bo ostala kot končni spajkalni spoj — tam boste navadno posegli po Sn63/Pb37 ali po navadni brezosvinčni spajkalni pasti, odvisno od naprave.
Bodite previdni, če je na plošči svinčeva spajka. Ko zmešate bizmut z določenimi svinčevimi spajkami, lahko nastanejo Sn-Bi-Pb sestave z izjemno nizkimi točkami taljenja — pri določenih razmerjih okoli 96 °C. Če takšna mešanica ostane v končnem spajkalnem spoju, je to lahko problematično.
Zato je dobra praksa, da po uporabi Sn42Bi58 za olajšanje odspajkanja ostanke odstranite z razspajkalno pletenko, temeljito očistite pade in opravite novo spajkanje z ustrezno zlitino.
Na to je še posebej pomembno paziti pri starejši opremi ali ploščah, ki so bile že prej popravljene: pogosto sploh ne vemo, katero spajko je uporabil tisti, ki je delal pred nami.
Ali spajka z bizmutom ustreza RoHS?
Zlitina Sn42Bi58 ne vsebuje svinca. Kositer in bizmut prav tako nista med snovmi, omejenimi z Direktivo RoHS, zato se ta sestava pogosto uporablja kot brezosvinčna zlitina v aplikacijah, združljivih z RoHS.
Treba pa je ločiti med sestavo zlitine in uradno certifikacijo konkretnega izdelka. Da bi trdili, da je določena referenca certificirana kot RoHS, je potrebna ustrezna dokumentacija proizvajalca.
Na ravni sestave: Sn42Bi58 je brezosvinčna zlitina, primerna za aplikacije, kjer so zahtevani nizkotemperaturni spajkalni spoji.
Kako jo čim bolje izkoristiti
Ni treba prekriti cele plošče s pasto. Za olajšanje odspajkanja navadno zadostuje majhna količina, ki se dobro zmeša z obstoječim spajkalnim spojem.
Pomembno je tudi enakomerno porazdeliti. Če odstranjujete konektor z veinte puntos in je devetnajst točk tekočih, ena pa ostaja trda, prav ta ena točka tvega, da odtrga pad.
Ključen nasvet je tudi uporaba fluxa, kadar je potreben. Pogosto se skuša vsak problem rešiti z višjo temperaturo, čeprav bi nekaj kapljic dobrega fluxa bistveno izboljšalo omočenje in prenos toplote. Če delate z brezosvinčnimi zlitinami, je RMA-223 tisti, ki jih izrecno navaja.
Po uporabi Sn42Bi58 kot pomoči pri odstranitvi komponente je priporočljivo temeljito očistiti področje: z razspajkalno pletenko odstranite preostalo mešanico, nato pa izopropilni alkohol in antistatična krtačka poskrbita, da so padi čisti pred novim spajkanjem.
In kot pri vsakem spajkanju elektronike — priporočljivo je imeti pri roki sistem za odsesavanje hlapov. Da spajka ne vsebuje svinca, še ne pomeni, da je dobro vdihavati hlape, ki jih proizvaja flux.
Izdelek, ki ga boste verjetno pogosteje uporabljali za odspajkanje kot za spajkanje
To je morda najzanimivejši paradoks spajke z bizmutom. Prodaja se kot nizkotemperaturna spajka, a za mnoge, ki popravljajo elektroniko, postane predvsem orodje za odspajkanje.
Ne nadomesti spajke, ki jo sicer uporabljate. Nima smisla pri vsakem popravilu. Preprosto odlično reši en konkreten problem.
Ko imate pred seboj konektor, ki ga zgleda ni mogoče odstraniti, komponento obdano s plastiko ali PCB, ki vpija vso toploto, ki jo date vanjo — zlitina Sn42Bi58 lahko delo popolnoma preoblikuje.
Je eden tistih potrošnih materialov, ki tedne čakajo v predalu delovnega pulta. Do tistega zahtevnega popravila, ko se spomnite, da ga imate.
Takrat razumete, zakaj si spajka z bizmutom zasluži mesto ob fluxu, razspajkalni pletenki in navadni spajki.
Najdete ju tukaj, v dveh formatih:
- Spajkalna pasta Sn42Bi58, lončič 50 g — da jo imate vedno pri roki
- Brizga 40 g z bizmutom — za nanašanje kapljico po kapljico
In kar sodi zraven: razspajkalna pletenka, flux, izopropilni alkohol in odsesavanje hlapov. Vse v priboru za spajkanje.
